علبة التروس الاقتصادية الكوكبية ذات النسبة العالية على مرحلتين

المعلمة الرئيسية

- عزم الدوران: 10 نيوتن متر ~ 20 نيوتن متر حسب الطلب

- السرعة: 14 دورة في الدقيقة ~ 100 دورة في الدقيقة مخصصة

- الطاقة الميكانيكية المقدرة: 10 وات ~ 20 وات مخصصة

- الحد الأقصى لمتوسط ​​الجهد بعد PWM: 10 فولت ~ 24 فولت تيار مستمر

- الحد الأقصى لمتوسط ​​التيار المتاح: 3.0 أمبير ~ 6.0 أمبير

- الملف الشخصي الحالي المتاح:

بالنسبة لبدء تشغيل المحرك، يمكن أن يصل التيار إلى 20 أمبير كحد أقصى خلال 100 مللي ثانية

معيار التوافق الكهرومغناطيسي: IEC 61000-4-2

خيارات الهيكل

1) محرك DC ناعم + علبة التروس

2) محرك DC ناعم + علبة التروس + الفرامل

3) محرك DC ناعم + علبة تروس لا رجعة فيها

نعني بكلمة 'لا رجعة' أن محرك التروس يمكن أن يعمل كفرامل، وهو ما يحتاج إلى تروس المحرك بنسبة تروس عالية يمكنها أداء هذه الوظيفة.

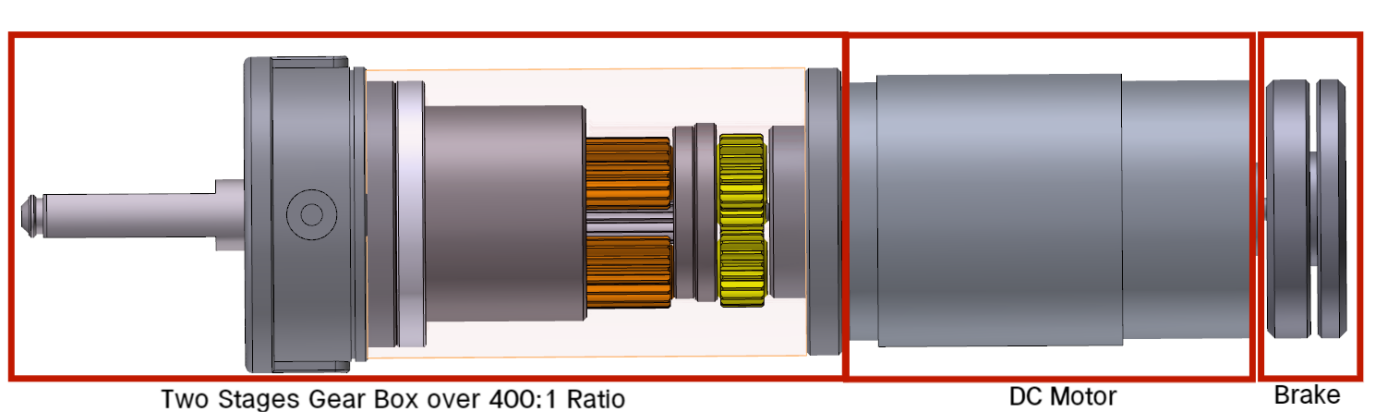

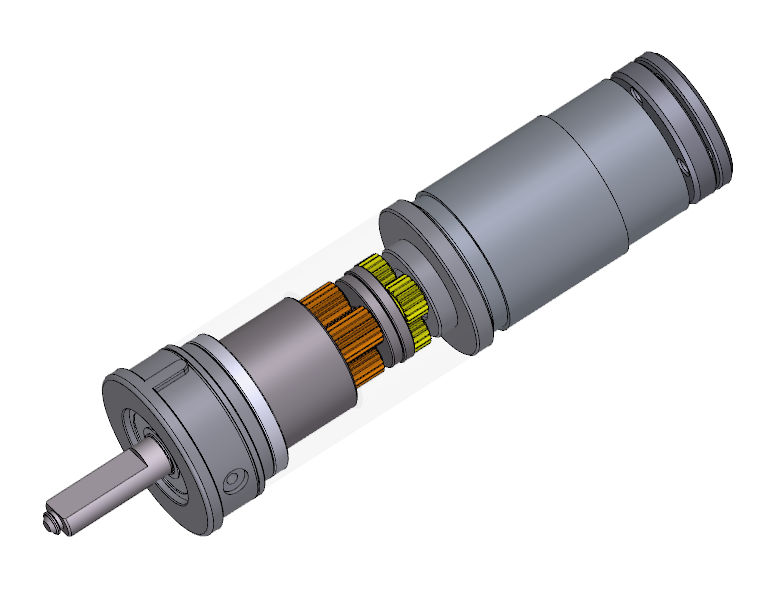

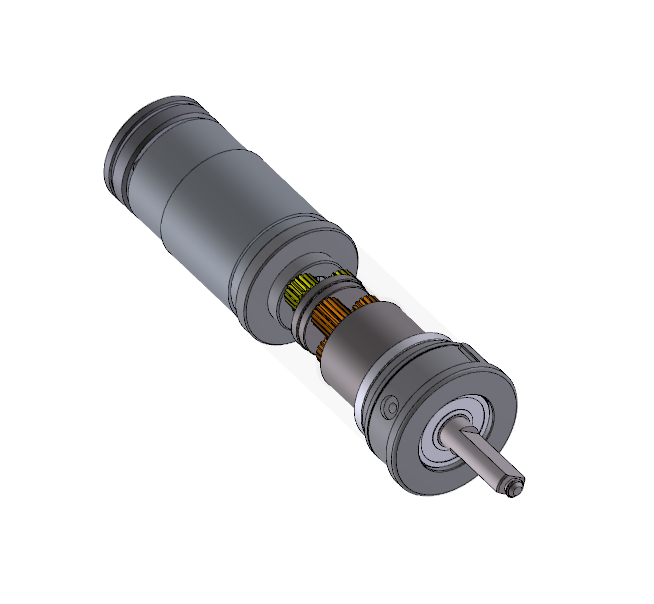

يسلط الضوء على هيكل المخفض

مرحلتان فقط ولكن مع نسبة كبيرة تزيد عن 400:1، كل واحدة تتكون من ثلاثة تروس كوكبية، حامل كوكبي واحد، ترس شمسي واحد وترس حلقي واحد. المرحلة الأولى تختلف عن المرحلة الثانية يتم مشاركة ترس الكوكب في المرحلة الثانية مع ترس حلقي. يمكن تدوير ترس حلقي واحد. على كل جانب من جوانب علبة التروس، يتم تثبيت شفتين في الترس الدائري الرئيسي.

طلب

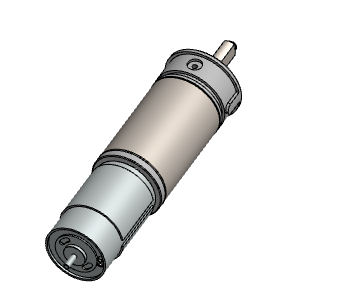

يحتاج تطبيق مصراع الأسطوانة (أتمتة المنزل) إلى محرك تروس بنسبة سرعة عالية تزيد عن 400:1. يتم تجميع محرك التروس هذا في أنبوب ليكون محركًا أنبوبيًا ويتم توصيل عمود الإخراج الخاص به مباشرة بعجلة تحرك مصراع دوار

مواصفات المواد

أن يكون محرك تروس كوكبي فعال من حيث التكلفة

- المرحلة الأولى : تروس تعدين المساحيق أو التروس البلاستيكية ذات الدقة العالية والقوة العالية

- المرحلة الثانية : التروس المعدنية

الكابلات

يحتوي محرك التروس على كابلين أو موصل.

- طول الكابل: حسب الطلب

- الموصل: مخصص، مثل MOLEX أو JST أو AMP أو غيرها

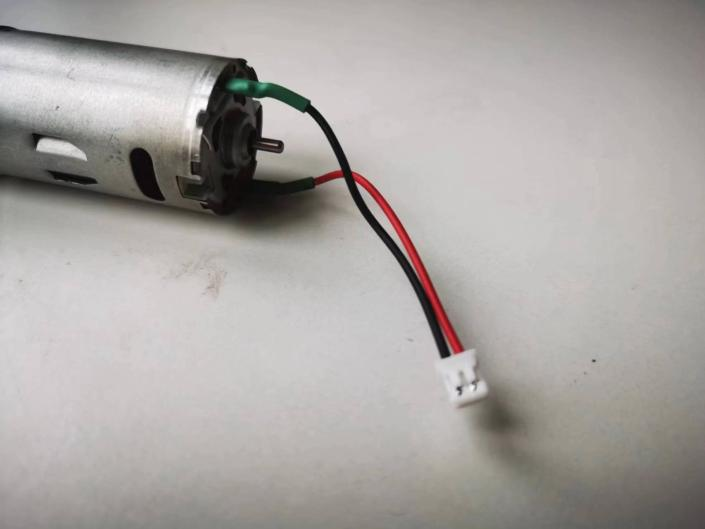

لتجنب الاصطدام بالأنبوب نستخدم الأسلاك التي تأتي من أسفل الموتور وليس من الجوانب. وفيما يلي مثالان للأشكال:

بيئة درجة الحرارة

- نطاق درجة حرارة التشغيل: -20 درجة مئوية / +70 درجة مئوية

- نطاق درجة حرارة التخزين: -30 درجة مئوية / +70 درجة مئوية
