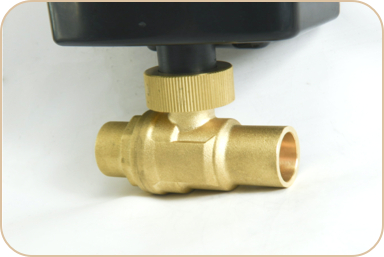

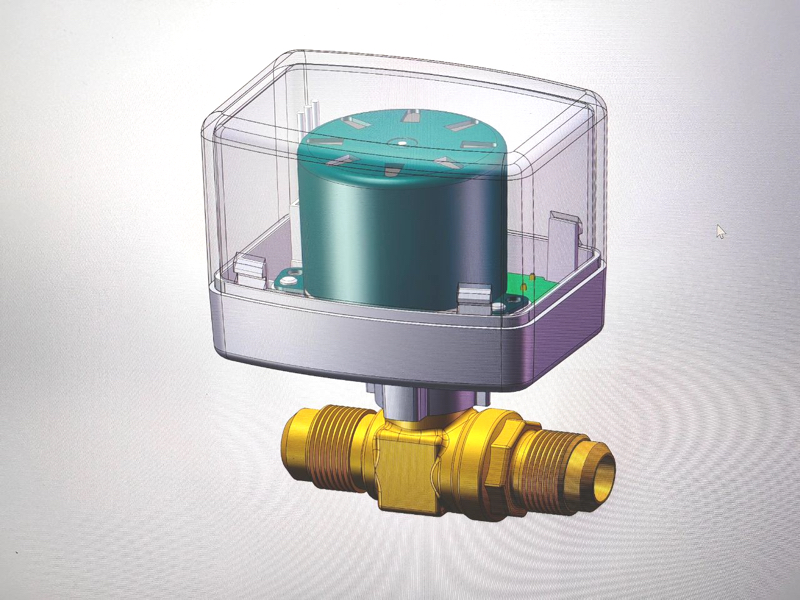

مشغل صمام المياه: مقاوم للماء، بحد أقصى IP67

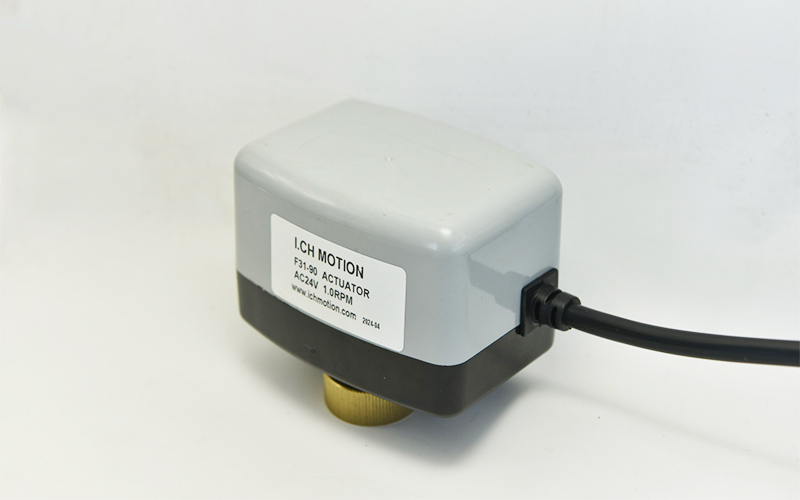

حجم صغير جدًا مع محرك قوي ومؤشر موضعي وتحكم يدوي

يسمح التثبيت ISO5211 بالاتصال المباشر بأنواع مختلفة من الصمامات
ISO5211

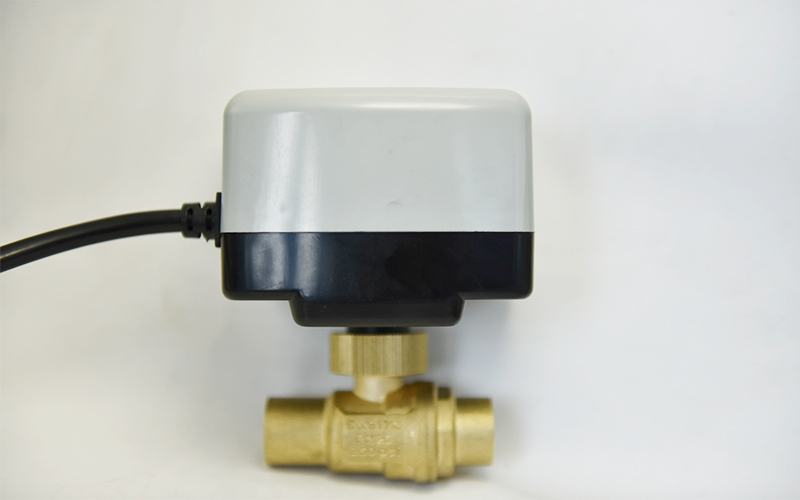

يتم توفير سخان مضاد للتكثيف لزيادة عمر الخدمة إلى أقصى حد

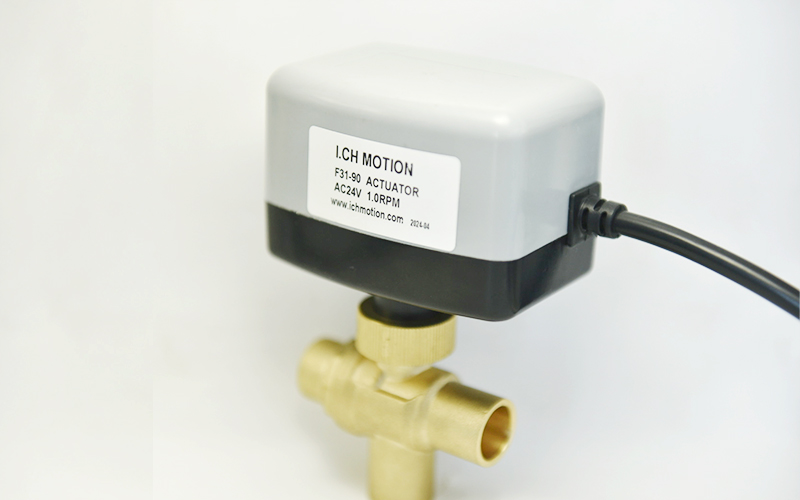

الفولتية المختلفة، السرعة المختلفة، التحكم الذكي، WIFI، معدل IP، التحكم في الموقت وما إلى ذلك

ضمان لمدة عامين على الصمامات والمحركات ومشغلات المخمدات وأجهزة الاستشعار.

تعمل المحركات الدوارة الآلية على تحويل الطاقة الكهربائية إلى قوة دورانية، وتدور بزاوية 90 درجة.يوفر المحرك الكهربائي عزم الدوران، الذي ينتقل إلى الصمام من خلال عمود المحرك.خيارات جهد المحرك هي AC، DC، أو واحد منهم.يتم تثبيت المحرك في مبيت مدمج، يتضمن أيضًا مكونات أخرى للمشغل، مثل التروس، والمفاتيح الدقيقة المحدودة، وثنائي الفينيل متعدد الكلور، وما إلى ذلك. ويتم توصيل المحرك بالكامل بالصمام من خلال واجهة اتصال متوافقة، مثل معيار ISO 5211 .

يجب تدوير الصمام بمقدار 90 درجة حتى يتم فتحه أو إغلاقه بالكامل.لتدوير الصمام، مطلوب عزم الدوران.يقوم المحرك الكهربائي بتوليد عزم الدوران هذا وينقله إلى عمود الخرج المتصل بساق الصمام أو العمود.يؤدي هذا بدوره إلى تدوير الكرة أو قرص الصمام، مما يفتح أو يغلق الفتحة للسماح بالتدفق أو منعه.يعتمد عزم دوران المحرك على جهاز النقل الخاص به وقوة المحرك.يعد عزم دوران المحرك أحد المواصفات المهمة للمشغل، لأنه يتطلب عزم دوران أعلى من المطلوب للصمام لضمان إمكانية فتح الصمام وإغلاقه.عادة، يتم تحديد عزم الدوران الانفصالي باعتباره عزم الدوران المطلوب للصمام، حيث أن هذا هو أعلى عزم دوران مطلوب لتدوير الصمام.

عندما يكون الصمام في وضع مفتوح أو مغلق، فإن عزم الدوران يتطلب عزم دوران البداية لتحريك الصمام من وضع ثابت.عادة، يكون عزم الدوران الانفصالي أكبر من عزم الدوران.على سبيل المثال، يكون عزم بدء تشغيل الصمام الكروي العادي أعلى بحوالي 30% من عزم دورانه.يرجع عزم الدوران العالي لبدء التشغيل إلى وضعه الثابت، حيث قد يتراكم الوسط في تجويف الكرة و/أو يخدش مقعد الصمام، مما يؤدي إلى زيادة الاحتكاك، وما إلى ذلك. يجب أن يولد مشغل الصمام عزم دوران أعلى من عزم دوران بدء تشغيل الصمام.

وقت الاستجابة هو الوقت اللازم للمشغل لتدوير الصمام بمقدار 90 درجة كاملة (أي فتح الصمام أو إغلاقه بالكامل بعد إصدار أمر).مثل عزم الدوران، ترتبط سرعة المحرك بالتروس والمحرك.يرتبط عزم الدوران وسرعة المشغل ارتباطًا مباشرًا، حيث يتناسب عزم الدوران عكسيًا مع السرعة.تتأثر هذه العلاقة بتصميم التروس.بالنسبة لسعة محرك تشغيل معينة، ستؤدي نسبة التروس الأعلى إلى عزم دوران أكبر ووقت استجابة أبطأ مقارنة بنسبة السرعة الأقل.لذلك، إذا كان وقت الاستجابة أحد مواصفات التطبيق المهمة، فيجب أخذه في الاعتبار مع متطلبات مواصفات عزم الدوران.

تحتوي مشغلات الصمامات الآلية إما على تحكم بسلكين (يشار إليهما عادة بالتشغيل/الإيقاف فقط) أو تحكم بثلاثة أسلاك.

يمكن أن تكون المحركات الكهربائية بجهد DC أو AC.تصنيفات الجهد: 12 فولت، 24 فولت، 48 فولت للتيار المستمر و24 فولت، 48 فولت، 110 فولت، 220 فولت للتيار المتردد.

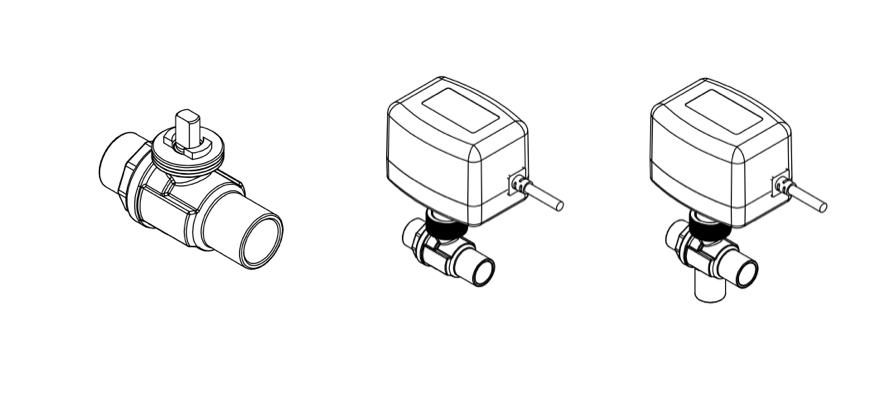

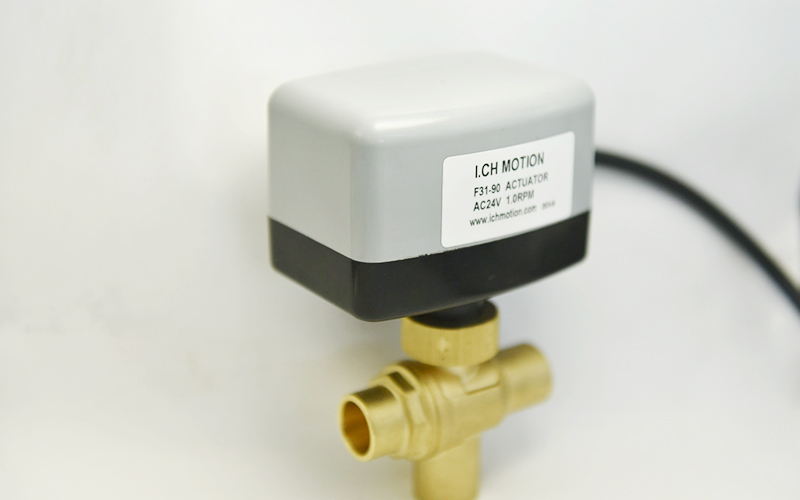

يحتوي المشغل على واجهة اتصال تربطه بالصمام.يتضمن ذلك محرك الإخراج، وعمودًا مربعًا أو ساقًا يربط رأس الصمام، وشفة تربط مسمار المشغل بالصمام.يمكن أن يكون تصميم وحجم واجهة الاتصال هذه خاصًا بالعلامة التجارية أو موحدًا، مثل ISO 5211. يوضح الشكل نوع الصمام ذو الحافة ISO 5211.بغض النظر عن العلامة التجارية، يمكن تبديل الصمامات والمحركات المختلفة طالما أنها تتبع نفس معيار ISO 5211.وفقًا لمعيار ISO 5211، هناك أنواع مختلفة من الفلنجات تختلف اعتمادًا على الحد الأقصى لعزم دوران الشفة وحجمها وعدد البراغي أو البراغي أو المسامير.

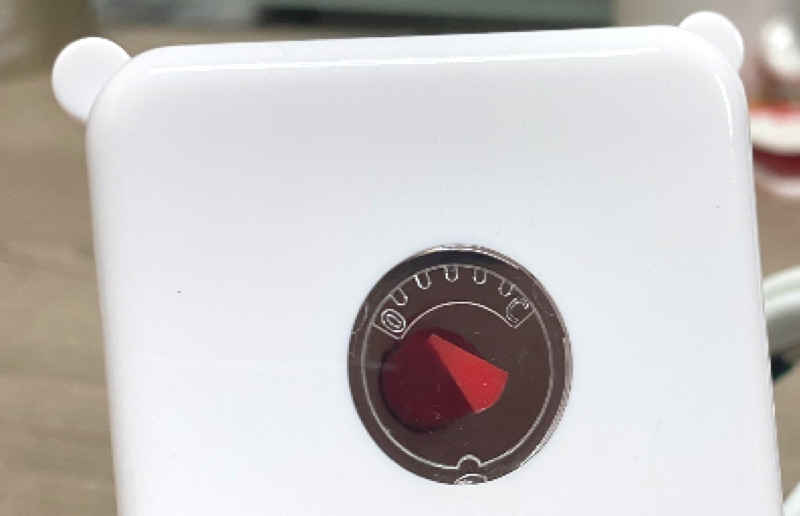

يشير مؤشر الموضع إلى الوضع المفتوح أو المغلق للمشغل في وقت معين.هناك مؤشرات مرئية، ولكن هناك أيضًا أنظمة إلكترونية لتعليقات الموقع ترسل الموقع مرة أخرى إلى نظامك (أي وحدة التحكم).يمكن لمؤشر الموضع أن يعرض فقط الأوضاع الأساسية المفتوحة والمغلقة، أو يمكن أن يشير أيضًا إلى الأوضاع المفتوحة جزئيًا أو المغلقة جزئيًا.

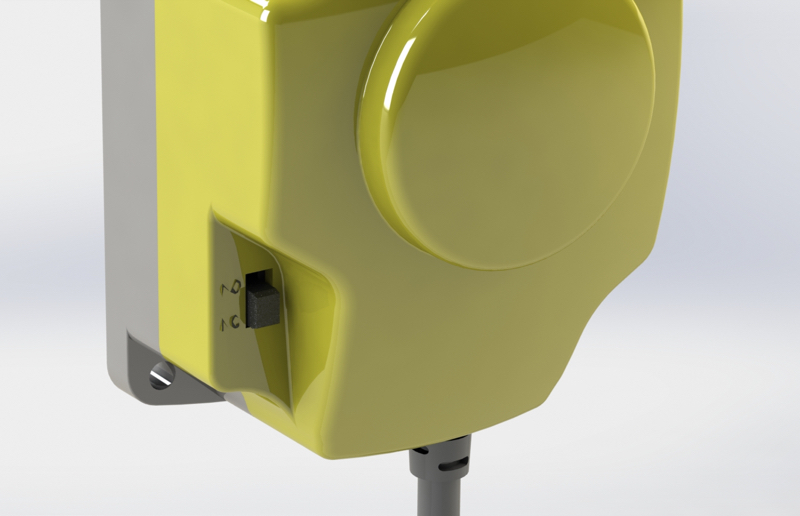

يعد التجاوز اليدوي تصميمًا آمنًا في معظم المحركات.عادة ما تكون عجلة يدوية أو مقبض ميكانيكي.تسمح لك هذه العجلة بإغلاق الصمام أو فتحه ميكانيكيًا في حالة انقطاع التيار الكهربائي أو أي حالة طوارئ أخرى.

المفاتيح الصغيرة الحدية هي المكونات الكهروميكانيكية للمشغل، والتي تتضمن كاميرا مفتاح حد مغلقة وكاميرا مفتاح حد مفتوح.عندما يقوم المشغل بتحريك الصمام إلى الوضع المفتوح أو المغلق، فإن كاميرا التبديل المقابلة ستتحرك أيضًا.عند الوصول إلى الوضع النهائي، تقوم كاميرا التبديل المقابلة بقطع الطاقة.لمنع المزيد من الحركة وتوفير مقاعد مقيدة.يشير مقعد الصمام الأقصى إلى إبقاء الصمام في الوضع النهائي المطلوب.في بعض المحركات، تكون كاميرا مفتاح الحد قابلة للتعديل.يتيح لك هذا تعيين موضع باعتباره الموضع النهائي، مثل فتح بنسبة 50%.يمكن دمج كاميرا مفتاح الحد في مؤشر الموضع كحلقة وصل ميكانيكية بين الصمام والمشغل.

تحدد دورة العمل وقت استخدام المشغل بين الدورات.الصمام من الفتح إلى الإغلاق يصنع دورة واحدة.دورة العمل هي دورة من وقت التشغيل إلى وقت التوقف، ويتم التعبير عنها كنسبة مئوية.يتم حسابه باستخدام الصيغة أدناه.على سبيل المثال، إذا كان المشغل يستغرق 5 ثوانٍ لفتحه، و8 ثوانٍ لإغلاقه، ثم 10 ثوانٍ للراحة بعد الفتح والإغلاق، فإن دورة التشغيل ستكون (5+8 / 5+8+10) × 100 = 56.5% .

تم تصميم نظام الأمان عند الفشل لإغلاق أو فتح الصمامات في حالة انقطاع التيار الكهربائي.تعتبر السلامة من الأعطال وظيفة أمان مهمة لبعض مشغلات الصمامات الأوتوماتيكية. يتطلب هذا النوع من الأنظمة تخزين الطاقة، مثل آلية الزنبرك أو البطارية.عادةً ما تقوم آلية الحماية من الفشل بإغلاق الصمام.في آلية الزنبرك، عندما يتم قطع الطاقة، فإن الزنبرك المحمل سوف يغلق الصمام تلقائيًا.بالنسبة لأنظمة البطاريات الاحتياطية، والتي يشار إليها عادة باسم حلقة أمان البطارية، توفر البطارية الطاقة للمشغل لإيقاف تشغيله.قد يختلف وقت الشحن والسرعة الإجمالية حسب حجم البطارية والمشغل.من أجل الحصول على تكرار إضافي، ستتضمن بعض المشغلات نسختين من الحماية من الأخطاء في تصميمها.كما ذكرنا سابقًا، فإن معظم العمليات الآمنة الفاشلة ستغلق الصمام، لكن بعض التطبيقات تتطلب فتح الصمام في حالة انقطاع التيار الكهربائي.مثال على هذا التطبيق هو تدفق الماء البارد الذي يدخل إلى المبادل الحراري.وذلك لأن الماء البارد ضروري لتبريد السائل الدافئ المتبقي لمنع ارتفاع درجة الحرارة.

تتمتع بعض مشغلات الصمامات الكهربائية بالقدرة على إجراء التحكم في التعديل، والذي يشار إليه عادةً باسم نظام تحديد المواقع الرقمي.هذه هي القدرة على وضع الصمام بدقة في أي نقطة بين الفتح الكامل والإغلاق الكامل (بين 0 درجة و90 درجة).يعد ذلك ضروريًا للتطبيقات التي تتطلب تغيير معدل التدفق.عادةً، يتم تحقيق التعديل باستخدام نظام حلقة التحكم ولوحة دائرة تحديد المواقع (PCB) الموضوعة في المشغل.

يمكن اختيار الأسلاك الاختيارية، مثل المحركات ذات الأسلاك الثنائية والثلاثية.
قبل التثبيت، تأكد من تطابق رمز المشغل مع مخطط الاتصال.قد يؤدي التثبيت غير الصحيح إلى إتلاف المشغل بشكل دائم أو يؤدي إلى مواقف خطيرة.تحتوي المحركات على مفاتيح وضع داخلية، مما يؤدي إلى استهلاك الطاقة فقط أثناء الفتح أو الإغلاق.

• عودة الربيع في حالة انقطاع التيار الكهربائي
• إغلاق SW، يتم فتح الصمام، ويتم إيقاف تشغيل المحرك تلقائيًا بعد تثبيته في مكانه
• SW مفتوح، يتم إغلاق الصمام، ويتم إيقاف تشغيل المحرك تلقائيًا بعد وضعه في مكانه

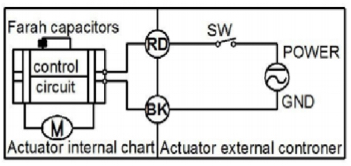

• الجهد: تيار متردد 110 فولت ~ 230 فولت، تيار مستمر 12 ~ 24 فولت

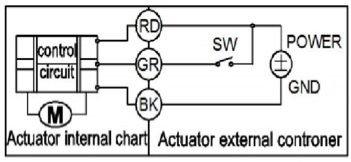

• RD تواصل مع الإيجابية، GR تواصل مع SW والإيجابية
• تواصل BK مع السلبية
• عند إغلاق SW لـ GR، يتم فتح الصمام، ويتم إيقاف تشغيل المحرك تلقائيًا بعد وضعه في مكانه، ويعيد وضع الإغلاق
• عندما يتم فتح SW لـ GR، يتم إغلاق الصمام، ويتم إيقاف تشغيل المحرك تلقائيًا بعد وضعه في مكانه، ويعيد وضع الإغلاق

تتمتع مشغلات الصمامات الآلية بتصنيف حماية IP (حماية الدخول).يحدد تصنيف IP حماية المشغل ضد الغبار والماء والمخاطر البيئية الأخرى.يمكن حماية مشغلات الصمامات الكروية التي تزيد عن IP 54 جزئيًا من الغبار ويمكنها مقاومة رذاذ الماء.

هذا هو المعيار الدولي IEC (اللجان الكهروتقنية الدولية) للأجهزة الكهربائية الدوارة.بالنسبة للمحركات الكهربائية، فإنها تحدد نوع العمل ودورة العمل لمحركاتها الكهربائية.يمكن للمشغل ذو التصنيف S2 30min أن يعمل بشكل مستمر لمدة قصيرة لمدة 30 دقيقة وبعد ذلك يجب السماح للمحرك بالراحة.ويمكن إعادة تشغيله بعد عودة درجة حرارته إلى درجة حرارة الغرفة.

تضمن شهادة LVD أن المعدات الكهربائية ذات الجهد المنخفض، مثل المحركات، توفر الحماية الكافية لمستخدميها.

المشغل المعتمد من EMC لا يولد ولا يتأثر بالاضطراب الكهرومغناطيسي.

غلاف المحرك هو البلاستيك UL94V-0، اجتاز اختبار CAS/UL.
غالبًا ما يتم استخدام وحدة التحكم بالصمام هذه في التطبيقات المنزلية وتتطلب مواد مقاومة للحريق.
قم بإجراء اختبار انتشار اللهب والدخان.

تُستخدم مشغلات الصمامات الكهربائية للتحكم عن بعد في الصمامات الكروية.إنها تعمل على تحسين راحة تشغيل الصمامات الربعية بشكل كبير عن بعد والتحكم فيها تلقائيًا.كما أنها توفر عزمًا كافيًا للصمامات التي تتطلب عزم دوران أعلى من الذي يتم توليده يدويًا.تُستخدم هذه المحركات في الأتمتة الصناعية والري وإمدادات المياه وقياس السوائل وأنظمة التدفئة ونقل السوائل أو نقلها.

• الجهد االكهربى
• عزم الدوران
• قوة
• توافق تركيب الصمام
• درجة حرارة
• مستوي رقم التعريف الألكتروني
• فشل آمن
• تعديل
• نوع الواجب ودورة العمل
