P421
I.CH
علبة تروس كوكبية صغيرة مقاس 42 مم: قوى مدمجة مع توصيل دقيق لعزم الدوران. مصممة للروبوتات والأتمتة والآلات صغيرة الحجم. متين وفعال وموفر للمساحة - مثالي لاحتياجات التثبيت المحكم. ثق في علبة التروس الكوكبية الصغيرة الخاصة بنا للحصول على أداء موثوق به في التطبيقات المهمة.
علبة التروس وصف علبة التروس الكوكبية 42 مم | |||||||
| المواد السكنية | تحمل في الإخراج | الحمل الشعاعي (10 مم من الحافة) | رمح الحمل المحوري | رمح الصحافة FIT FORCE ، ماكس. | اللعب الشعاعي للعمود | لعب لعب العمود | رد فعل عنيف عند عدم الحمل |
| معدن | محامل الأكمام | ≤5kgf | ≤3kgf | ≤15kgf | ≤0.08mm | ≤0.3mm | ≤3 ° |
| معدن | محامل الكرة | ≤8kgf | ≤3kgf | ≤15kgf | ≤0.05mm | ≤0.3mm | ≤3 ° |
علبة تروس كوكبية صغيرة مقاس 42 مم: قوى مدمجة مع توصيل دقيق لعزم الدوران. مصممة للروبوتات والأتمتة والآلات صغيرة الحجم. متين وفعال وموفر للمساحة - مثالي لاحتياجات التثبيت المحكم. ثق في علبة التروس الكوكبية الصغيرة الخاصة بنا للحصول على أداء موثوق به في التطبيقات المهمة.
علبة التروس وصف علبة التروس الكوكبية 42 مم | |||||||
| المواد السكنية | تحمل في الإخراج | الحمل الشعاعي (10 مم من الحافة) | رمح الحمل المحوري | رمح الصحافة FIT FORCE ، ماكس. | اللعب الشعاعي للعمود | لعب لعب العمود | رد فعل عنيف عند عدم الحمل |
| معدن | محامل الأكمام | ≤5kgf | ≤3kgf | ≤15kgf | ≤0.08mm | ≤0.3mm | ≤3 ° |
| معدن | محامل الكرة | ≤8kgf | ≤3kgf | ≤15kgf | ≤0.05mm | ≤0.3mm | ≤3 ° |
| مواصفات ترس العمود الحركي | ||||
| الوحدة النمطية | عدد الأسنان | زاوية الضغط | قطر الثقب | نسبة الحد . |
| 0.6 | 12 | 20 درجة | 3.98 | 1/24،1/144،1/864 |
| 0.6 | 15 | 20 درجة | 4.98 | 1/720،1/1062،1/1470،1/2500،1/3000،1/3600 |
| 0.6 | 18 | 20 درجة | 4.98 | 1/17،1/61،1/104،1/212 |
| 0.6 | 24 | 20 درجة | 4.98 | 1/14،1/49،1/84،1/504 |
| 0.6 | 20 | 20 درجة | 4.98 | 1/4 |
| مواصفات ترس العمود الحركي | ||||
| الوحدة النمطية | عدد الأسنان | زاوية الضغط | قطر الثقب | نسبة الحد . |
| 0.6 | 12 | 20 درجة | 3.98 | 1/24،1/144،1/864 |
| 0.6 | 15 | 20 درجة | 4.98 | 1/720،1/1062،1/1470،1/2500،1/3000،1/3600 |
| 0.6 | 18 | 20 درجة | 4.98 | 1/17،1/61،1/104،1/212 |
| 0.6 | 24 | 20 درجة | 4.98 | 1/14،1/49،1/84،1/504 |
| 0.6 | 20 | 20 درجة | 4.98 | 1/4 |
| مواصفات علبة التروس | ||||||||||||||||||
| نسبة الحد | 1/4 | 1/14 | 1/17 | 1/24 | 1/49 | 1/61 | 1/84 | 1/104 | 1/144 | 1/212 | 1/294 | 1/504 | 1/642 | 1/720 | 1/864 | 1/1062 | 1/1470 | 1/2500 |
| عزم دوران التسامح المقنن (KG.CM كحد أقصى) | 3 | 8 | 8 | 8 | 18 | 18 | 18 | 20 | 20 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| أقصى لحظة عزم الدوران ( KG.CM ) | 9 | 24 | 24 | 24 | 54 | 54 | 54 | 60 | 60 | 75 | 75 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| كفاءة | 80 ٪ | 70 ٪ | 70 ٪ | 70 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 40 ٪ | 40 ٪ | 40 ٪ |
| الطول (L-MM) | 32.5 | 39.2 | 39.2 | 39.2 | 45.9 | 45.9 | 45.9 | 45.9 | 45.9 | 52.6 | 52.6 | 52.6 | 52.6 | 52.6 | 52.6 | 59.6 | 59.6 | 59.6 |
| الوزن (g) محامل الكرة | 139 | 191 | 191 | 191 | 231 | 231 | 231 | 231 | 231 | 281 | 281 | 281 | 281 | 281 | 281 | 326 | 326 | 326 |
| مواصفات علبة التروس | ||||||||||||||||||
| نسبة الحد | 1/4 | 1/14 | 1/17 | 1/24 | 1/49 | 1/61 | 1/84 | 1/104 | 1/144 | 1/212 | 1/294 | 1/504 | 1/642 | 1/720 | 1/864 | 1/1062 | 1/1470 | 1/2500 |
| عزم دوران التسامح المقنن (KG.CM كحد أقصى) | 3 | 8 | 8 | 8 | 18 | 18 | 18 | 20 | 20 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| أقصى لحظة عزم الدوران ( KG.CM ) | 9 | 24 | 24 | 24 | 54 | 54 | 54 | 60 | 60 | 75 | 75 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| كفاءة | 80 ٪ | 70 ٪ | 70 ٪ | 70 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 40 ٪ | 40 ٪ | 40 ٪ |
| الطول (L-MM) | 32.5 | 39.2 | 39.2 | 39.2 | 45.9 | 45.9 | 45.9 | 45.9 | 45.9 | 52.6 | 52.6 | 52.6 | 52.6 | 52.6 | 52.6 | 59.6 | 59.6 | 59.6 |
| الوزن (g) محامل الكرة | 139 | 191 | 191 | 191 | 231 | 231 | 231 | 231 | 231 | 281 | 281 | 281 | 281 | 281 | 281 | 326 | 326 | 326 |

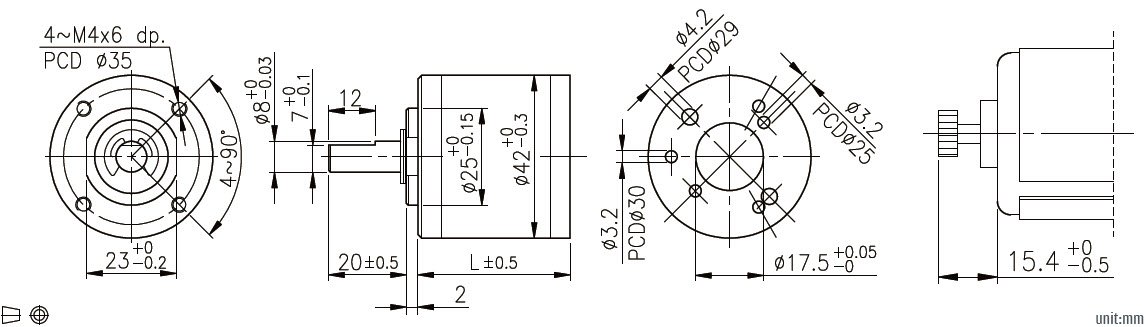

الأبعاد الميكانيكية لصندوق التروس الكوكبي 42 مم |
![]() |
الأبعاد الميكانيكية لصندوق التروس الكوكبي 42 مم |
![]() |
