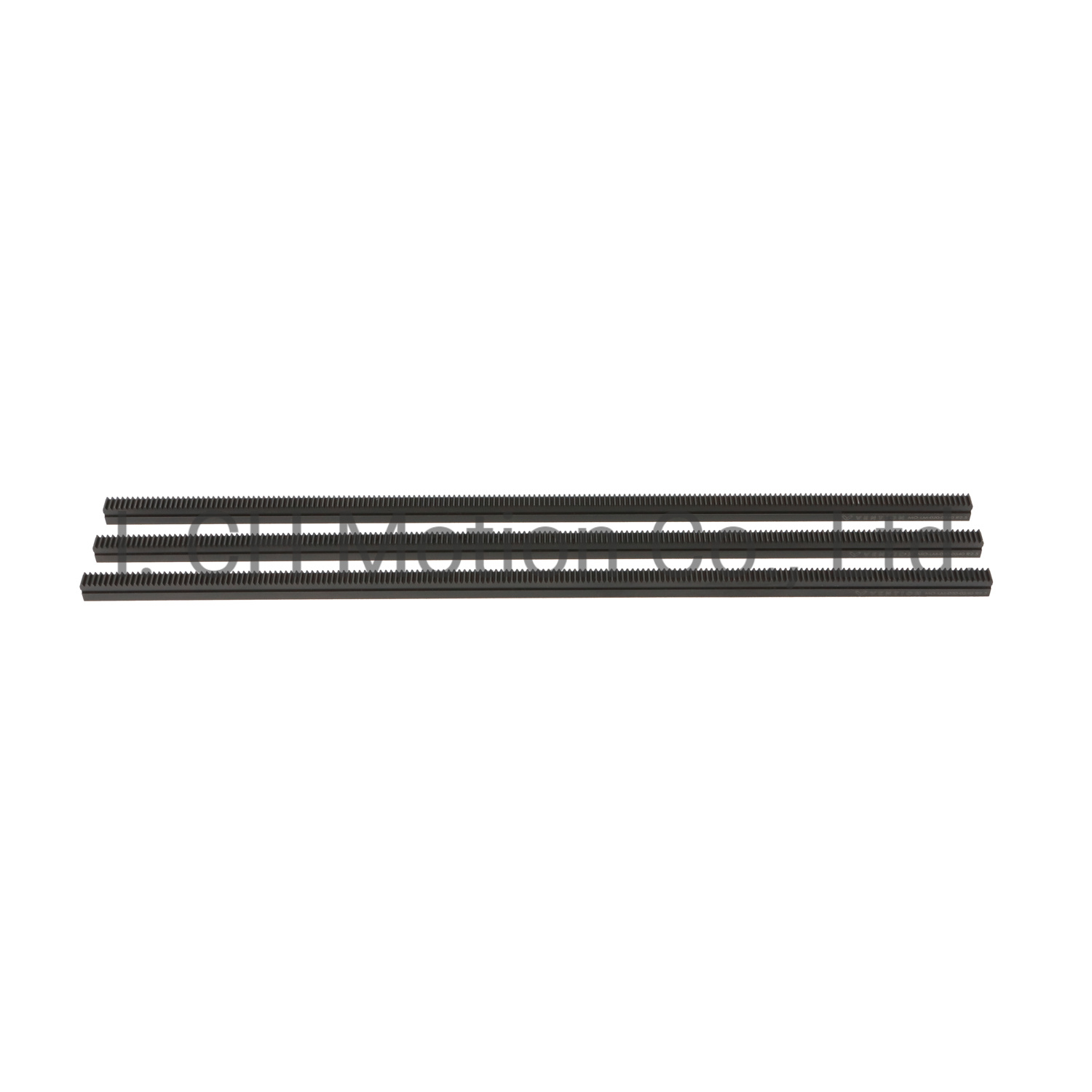

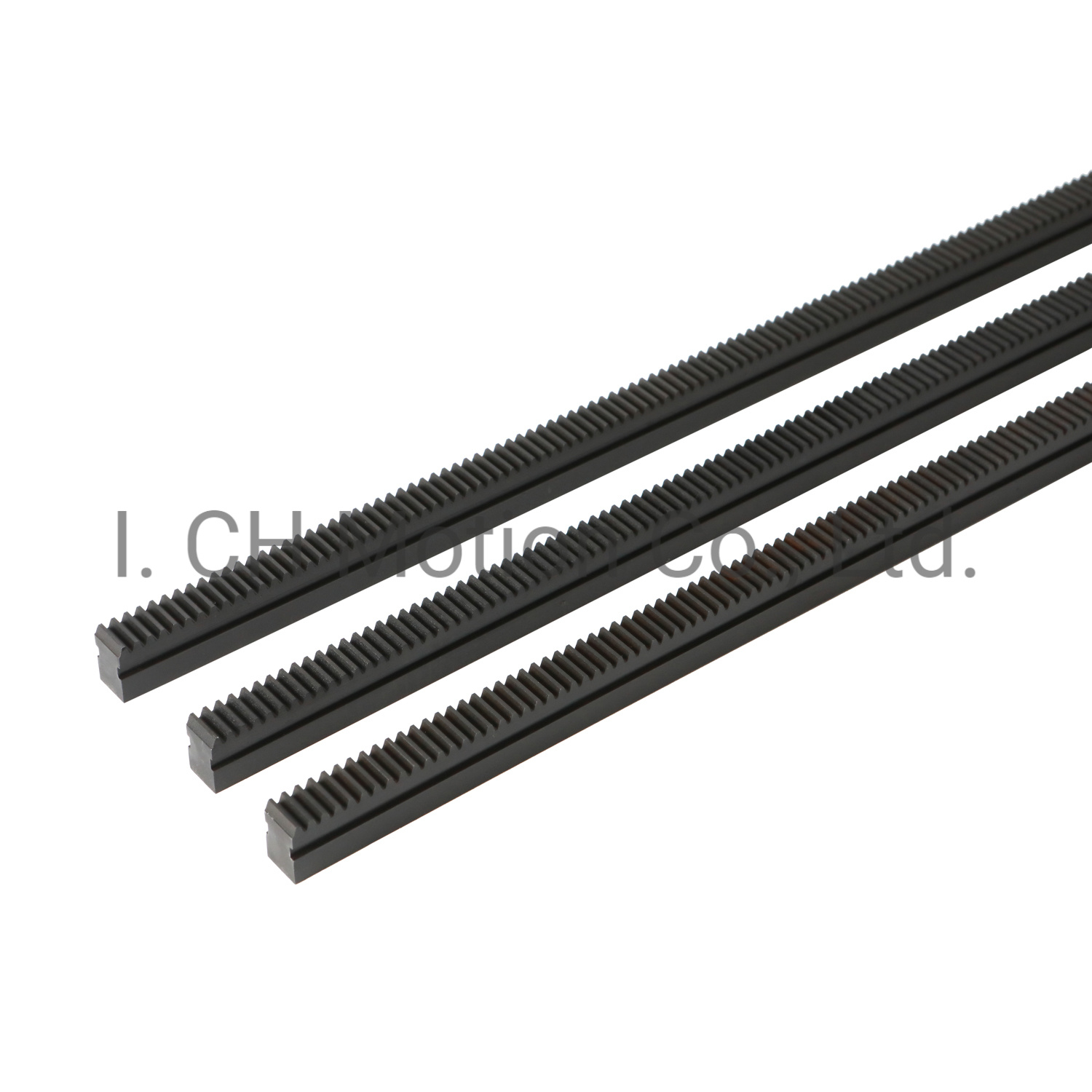

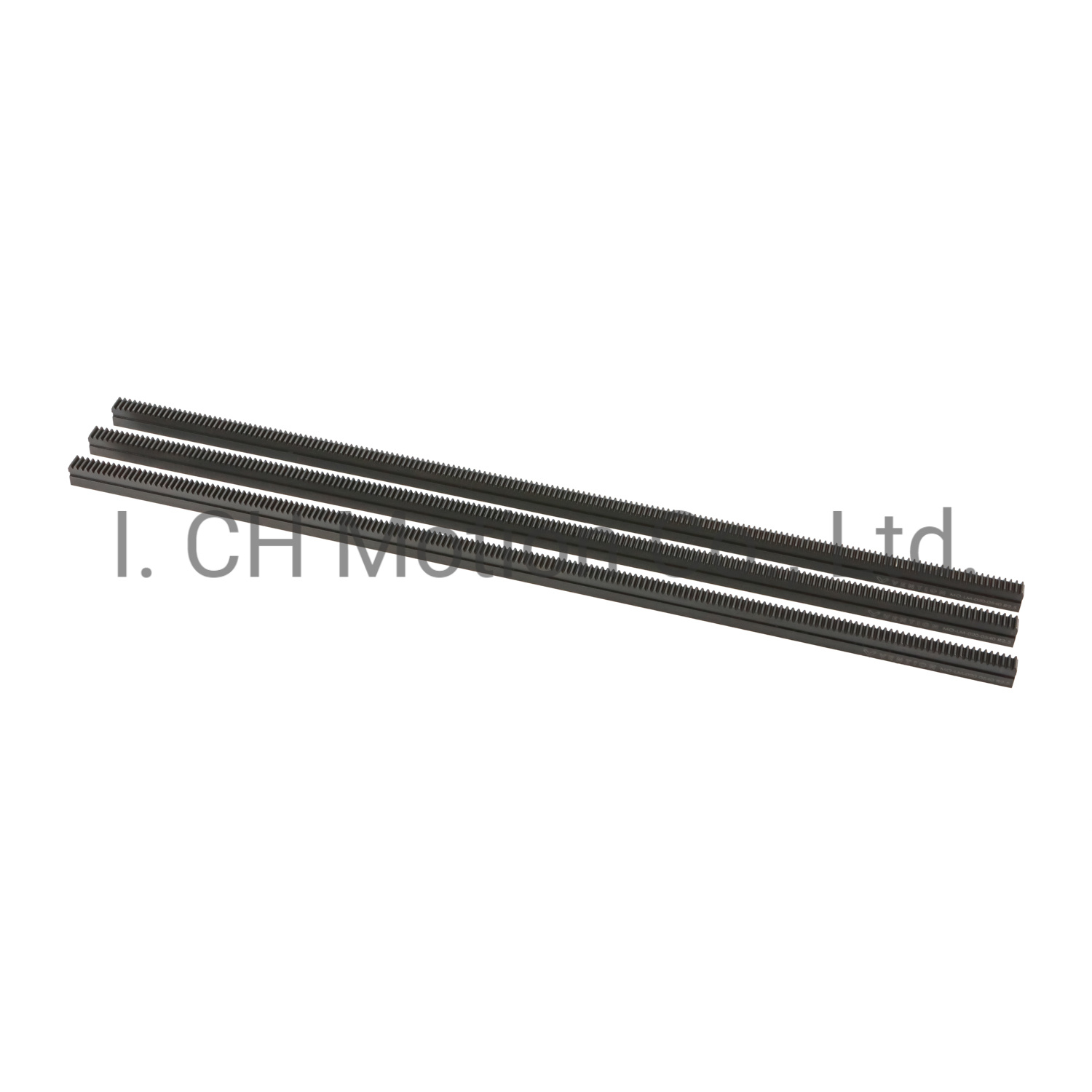

رفوف تروس حفزية مقاس 500 مم - 2000 مم
I.CH
Spur Gear racks
الخصائص الرئيسية لرف التروس
كما نعلم جميعًا، كلما زاد طول الحامل، زادت صعوبة التحكم في التشوه. بالنسبة للحامل الذي يزيد طوله عن 800 مم، إذا تم الحفاظ على الاستقامة في حدود 0.1 مم، فلا يمكن تحقيق الحامل الفارغ إلا بعد عدة مرات من تخفيف الضغط، وتكون العملية معقدة نسبيًا. يمكننا أيضًا الحفاظ على الاستقامة من خلال طرق المعالجة الخاصة، مثل التفريغ الكهربائي (قطع الأسلاك)، وذلك لتجنب الخطأ التراكمي الناتج عن طحن التروس.
تطبيق رفوف العتاد
- رف التروس عبارة عن صف مستقيم أو منحني من أسنان التروس التي تتشابك مع أسنان الترس الصغير.
- هو عبارة عن ترس خطي أو مستقيم الأسنان، وهو في الأساس ترس مقطوع إلى سطح مستقيم ومستو.
- تكون حركة الحامل خطية (خط مستقيم) وتستخدم عادةً لترجمة الحركة الدورانية إلى حركة خطية أو العكس.
- تستخدم رفوف التروس بشكل شائع في تطبيقات مثل آلات CNC (التحكم العددي بالكمبيوتر)، والمحركات الخطية، وفي بعض أنظمة التوجيه.

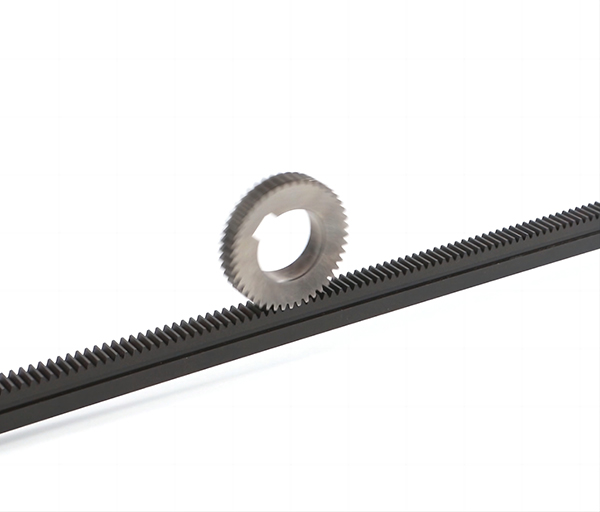

رف التروس والتروس
يعد نظام رف التروس والترس ترتيبًا ميكانيكيًا أساسيًا يحول الحركة الدورانية إلى حركة خطية والعكس صحيح. يجد استخدامًا واسع النطاق في مختلف الصناعات نظرًا لكفاءته ودقته وتعدد استخداماته.
يمكن لـ I.CH توفير خدمات التشغيل الآلي الشاملة، بما في ذلك المحرك المؤازر، وعلب التروس الدقيقة، والتروس الصغيرة، ورفوف التروس.
يمكن لعلبة التروس الدقيقة I.CH تركيب الترس مسبقًا، لتتناسب مع عمل رف التروس.

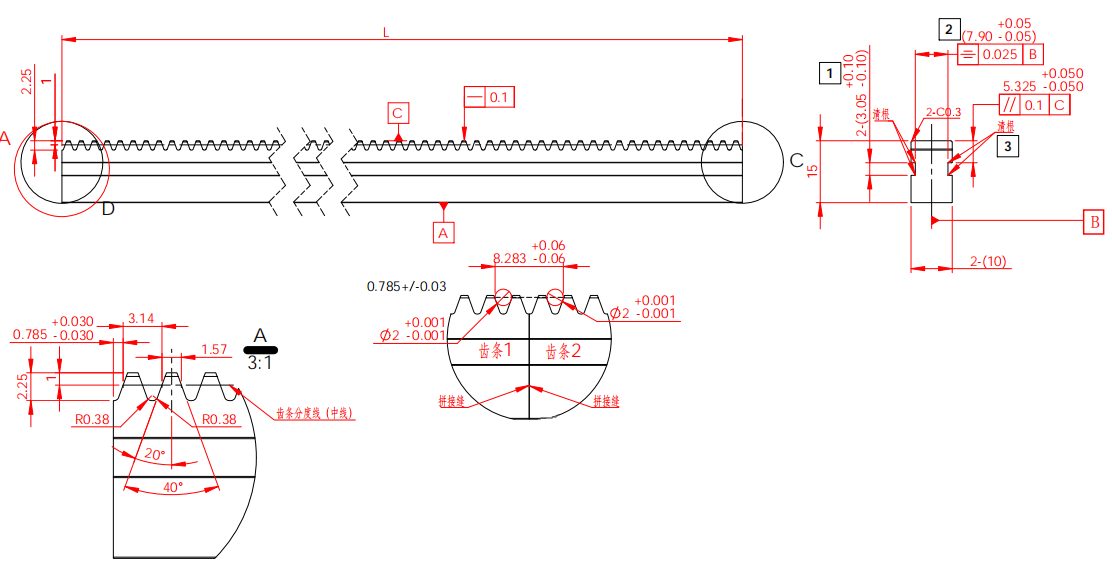

| وزارة الدفاع. | حصان | HexS | L | ||||||||
| 500 | 1000 | 2000 | |||||||||
| رقم الأسنان | ل | الوزن (كجم) | رقم الأسنان | ل | الوزن (كجم) | رقم الأسنان | ل | الوزن (كجم) | |||
| 1 | 14 | 15x15 | 159 | 449.51 | 0.82 | 318 | 999.02 | 1.5 | 636 | 1998.05 | 3.1 |
| 1.5 | 15.5 | 17x17 | 106 | 449.51 | 1 | 212 | 999.02 | 2 | 424 | 1998.05 | 4 |
| 2 | 18 | 20x20 | 80 | 502.65 | 1.4 | 159 | 999.02 | 2.7 | 318 | 1998.05 | 5.4 |
الخصائص الرئيسية لرف التروس
كما نعلم جميعًا، كلما زاد طول الحامل، زادت صعوبة التحكم في التشوه. بالنسبة للحامل الذي يزيد طوله عن 800 مم، إذا تم الحفاظ على الاستقامة في حدود 0.1 مم، فلا يمكن تحقيق الحامل الفارغ إلا بعد عدة مرات من تخفيف الضغط، وتكون العملية معقدة نسبيًا. يمكننا أيضًا الحفاظ على الاستقامة من خلال طرق المعالجة الخاصة، مثل التفريغ الكهربائي (قطع الأسلاك)، وذلك لتجنب الخطأ التراكمي الناتج عن طحن التروس.
تطبيق رفوف العتاد
- رف التروس عبارة عن صف مستقيم أو منحني من أسنان التروس التي تتشابك مع أسنان الترس الصغير.
- هو عبارة عن ترس خطي أو مستقيم الأسنان، وهو في الأساس ترس مقطوع إلى سطح مستقيم ومستو.
- تكون حركة الحامل خطية (خط مستقيم) وتستخدم عادةً لترجمة الحركة الدورانية إلى حركة خطية أو العكس.
- تستخدم رفوف التروس بشكل شائع في تطبيقات مثل آلات CNC (التحكم العددي بالكمبيوتر)، والمحركات الخطية، وفي بعض أنظمة التوجيه.
رف التروس والتروس
يعد نظام رف التروس والترس ترتيبًا ميكانيكيًا أساسيًا يحول الحركة الدورانية إلى حركة خطية والعكس صحيح. يجد استخدامًا واسع النطاق في مختلف الصناعات نظرًا لكفاءته ودقته وتعدد استخداماته.
يمكن لـ I.CH توفير خدمات التشغيل الآلي الشاملة، بما في ذلك المحرك المؤازر، وعلب التروس الدقيقة، والتروس الصغيرة، ورفوف التروس.
يمكن لعلبة التروس الدقيقة I.CH تركيب الترس مسبقًا، لتتناسب مع عمل رف التروس.
| وزارة الدفاع. | حصان | HexS | L | ||||||||
| 500 | 1000 | 2000 | |||||||||
| رقم الأسنان | ل | الوزن (كجم) | رقم الأسنان | ل | الوزن (كجم) | رقم الأسنان | ل | الوزن (كجم) | |||
| 1 | 14 | 15x15 | 159 | 449.51 | 0.82 | 318 | 999.02 | 1.5 | 636 | 1998.05 | 3.1 |
| 1.5 | 15.5 | 17x17 | 106 | 449.51 | 1 | 212 | 999.02 | 2 | 424 | 1998.05 | 4 |
| 2 | 18 | 20x20 | 80 | 502.65 | 1.4 | 159 | 999.02 | 2.7 | 318 | 1998.05 | 5.4 |
