p323ph
I.CH
إن علبة التروس الكوكبية مقاس 32 مم عبارة عن حل مدمج عالي عزم الدوران، يتناسب بشكل مثالي مع المحركات الصغيرة. باعتبارها علبة تروس كوكبية مضمنة ممتازة، فإنها توفر رد فعل عكسي منخفض للغاية، وتقليلًا دقيقًا للسرعة، وتضخيمًا مستقرًا لعزم الدوران. مثالي للأجهزة الطبية والروبوتات الدقيقة، حيث يعمل تصميمه الموفر للمساحة على تبسيط التكامل للتطبيقات التي تعتمد على المؤازرة.
| وصف علبة التروس | |||||||
| المواد السكنية | تحمل في الإخراج | الحمل الشعاعي (10 مم من الحافة) | رمح الحمل المحوري | رمح الصحافة FIT FORCE ، ماكس. | اللعب الشعاعي للعمود | لعب لعب العمود | رد فعل عنيف عند عدم الحمل |
| معدن | محامل الأكمام | ≤3kgf | ≤2.5kgf | ≤10kgf | ≤0.08mm | ≤0.3mm | ≤3 ° |
| معدن | محامل الكرة | ≤3.5kgf | ≤2.5kgf | ≤10kgf | ≤0.05mm | ≤0.3mm | ≤3 ° |
إن علبة التروس الكوكبية مقاس 32 مم عبارة عن حل مدمج عالي عزم الدوران، يتناسب بشكل مثالي مع المحركات الصغيرة. باعتبارها علبة تروس كوكبية مضمنة ممتازة، فإنها توفر رد فعل عكسي منخفض للغاية، وتقليلًا دقيقًا للسرعة، وتضخيمًا مستقرًا لعزم الدوران. مثالي للأجهزة الطبية والروبوتات الدقيقة، حيث يعمل تصميمه الموفر للمساحة على تبسيط التكامل للتطبيقات التي تعتمد على المؤازرة.
| وصف علبة التروس | |||||||
| المواد السكنية | تحمل في الإخراج | الحمل الشعاعي (10 مم من الحافة) | رمح الحمل المحوري | رمح الصحافة FIT FORCE ، ماكس. | اللعب الشعاعي للعمود | لعب لعب العمود | رد فعل عنيف عند عدم الحمل |
| معدن | محامل الأكمام | ≤3kgf | ≤2.5kgf | ≤10kgf | ≤0.08mm | ≤0.3mm | ≤3 ° |
| معدن | محامل الكرة | ≤3.5kgf | ≤2.5kgf | ≤10kgf | ≤0.05mm | ≤0.3mm | ≤3 ° |
| مواصفات ترس العمود الحركي | |||||
| الوحدة النمطية | عدد الأسنان | زاوية الضغط | زاوية الحلزون | قطر الثقب | نسبة الحد . |
| 0.5 | 11 | 20 درجة | 18 درجة (左 ، اليسار) | 3.16 | 1/18،1/25،1/94،1/132،1/250،1/349،1/683 |
| 0.5 | 17 | 20 درجة | 18 درجة (左 ، اليسار) | 3.16 | 1/13،1/48،1/68،1/180،1/491 |
| 0.5 | 8 | 20 درجة | 18 درجة (左 ، اليسار) | 2.28 | 1/33،1/887 |
| مواصفات ترس العمود الحركي | |||||
| الوحدة النمطية | عدد الأسنان | زاوية الضغط | زاوية الحلزون | قطر الثقب | نسبة الحد . |
| 0.5 | 11 | 20 درجة | 18 درجة (左 ، اليسار) | 3.16 | 1/18،1/25،1/94،1/132،1/250،1/349،1/683 |
| 0.5 | 17 | 20 درجة | 18 درجة (左 ، اليسار) | 3.16 | 1/13،1/48،1/68،1/180،1/491 |
| 0.5 | 8 | 20 درجة | 18 درجة (左 ، اليسار) | 2.28 | 1/33،1/887 |
| مواصفات علبة التروس | ||||||||||||||
| نسبة الحد | 1/13 | 1/18 | 1/25 | 1/33 | 1/48 | 1/68 | 1/94 | 1/132 | 1/180 | 1/250 | 1/349 | 1/491 | 1/683 | 1/887 |
| عزم الدوران التسامح المقدر (Kg.cm Max) | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 12 |
| أقصى لحظة عزم الدوران ( KG.CM ) | 12 | 12 | 18 | 18 | 24 | 24 | 30 | 30 | 36 | 36 | 36 | 36 | 36 | 36 |
| كفاءة | 70 ٪ | 70 ٪ | 70 ٪ | 70 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ |
| الطول (L-MM) | 28.5 | 28.5 | 28.5 | 28.5 | 34.9 | 34.9 | 34.9 | 34.9 | 41.3 | 41.3 | 41.3 | 41.3 | 41.3 | 41.3 |
| الوزن (g) | 143 | 143 | 143 | 143 | 177 | 177 | 177 | 177 | 211 | 211 | 211 | 211 | 211 | 211 |
| مواصفات علبة التروس | ||||||||||||||
| نسبة الحد | 1/13 | 1/18 | 1/25 | 1/33 | 1/48 | 1/68 | 1/94 | 1/132 | 1/180 | 1/250 | 1/349 | 1/491 | 1/683 | 1/887 |
| عزم الدوران التسامح المقدر (Kg.cm Max) | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 12 |
| أقصى لحظة عزم الدوران ( KG.CM ) | 12 | 12 | 18 | 18 | 24 | 24 | 30 | 30 | 36 | 36 | 36 | 36 | 36 | 36 |
| كفاءة | 70 ٪ | 70 ٪ | 70 ٪ | 70 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ |
| الطول (L-MM) | 28.5 | 28.5 | 28.5 | 28.5 | 34.9 | 34.9 | 34.9 | 34.9 | 41.3 | 41.3 | 41.3 | 41.3 | 41.3 | 41.3 |
| الوزن (g) | 143 | 143 | 143 | 143 | 177 | 177 | 177 | 177 | 211 | 211 | 211 | 211 | 211 | 211 |

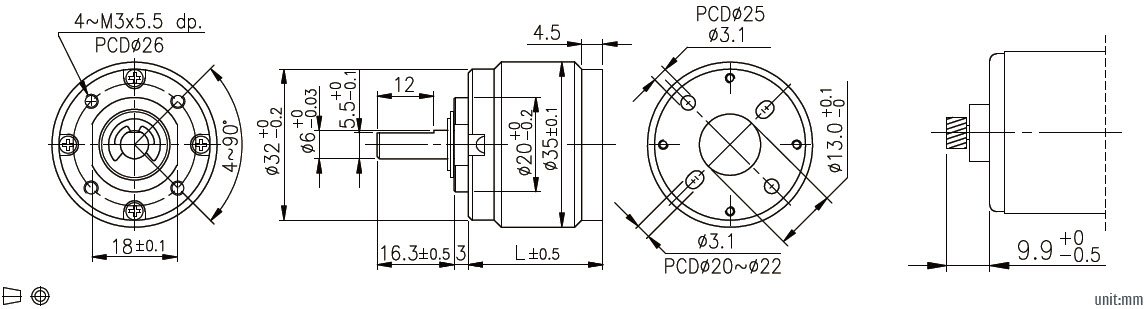

| الأبعاد الميكانيكية |
![]() |
| الأبعاد الميكانيكية |
![]() |
