تلعب التروس الحلزونية دورًا حاسمًا في العديد من الأنظمة الميكانيكية. ولكن ما هي بالضبط التي تستخدم ل؟ تعتبر هذه التروس ضرورية لنقل الطاقة بكفاءة مع تقليل الضوضاء والاهتزاز. في هذه المقالة، سنستكشف تصميمها الفريد وتطبيقاتها وسبب تفضيلها على أنواع التروس الأخرى. سوف تتعلم كيفية عمل التروس الحلزونية ومزاياها في الصناعات المختلفة.

ما هو العتاد الحلزوني؟

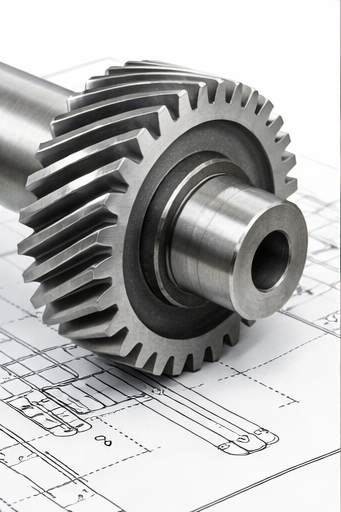

تعريف التروس الحلزونية

التروس الحلزونية هي تروس أسطوانية ذات أسنان مقطوعة بزاوية مع محور الدوران. يسمح تصميم الأسنان المائلة هذا للتروس بالتعشيق تدريجيًا أثناء دورانها، مما يوفر تشغيلًا أكثر سلاسة وهدوءًا مقارنة بأنواع التروس الأخرى، مثل التروس المحفزة. يتم ترتيب أسنان التروس الحلزونية بنمط حلزوني، مما يساعد على توزيع الحمل عبر أسنان متعددة في وقت واحد. إن توزيع القوة هذا يجعلها أكثر كفاءة في نقل الطاقة مع تقليل خطر التآكل والضرر للأسنان الفردية.

على عكس التروس المحفزة ، حيث تكون الأسنان متوازية مع محور الدوران، يسمح التصميم الحلزوني بنسبة اتصال أكبر. وهذا يعني أن المزيد من الأسنان تتفاعل في وقت واحد، مما يؤدي إلى زيادة سعة التحميل وتقليل التآكل وتشغيل أكثر سلاسة. عندما تتشابك الأسنان تدريجيًا، فإنها تنقل الطاقة بشكل أكثر توازنًا، مما يقلل من أحمال الصدمات ويقلل من الاهتزاز. يعد هذا التعشيق التدريجي ميزة كبيرة مقارنة بالتروس المحفزة، التي تتعرض لتلامس مفاجئ، مما يؤدي إلى ارتفاع مستوى الضجيج والاهتزاز.

وبسبب هذه الفوائد، تعتبر التروس الحلزونية مناسبة بشكل خاص للتطبيقات عالية السرعة والثقيلة. في البيئات التي يكون فيها عزم الدوران العالي والأداء السلس أمرًا بالغ الأهمية، كما هو الحال في علب تروس السيارات، والآلات الصناعية، والروبوتات، تتفوق التروس الحلزونية. كما أنها تؤدي أداءً جيدًا في البيئات التي يكون فيها تقليل الضوضاء أولوية، وذلك بفضل تشغيلها الهادئ.

تعتبر التروس الحلزونية متعددة الاستخدامات، حيث يمكن استخدامها لنقل الطاقة بين الأعمدة المتوازية وغير المتوازية. هذه المرونة تجعلها مثالية لمجموعة واسعة من الصناعات، من الطيران إلى التصنيع. إن قدرتها على نقل الطاقة بكفاءة مع الحفاظ على المتانة والتشغيل السلس تجعلها الخيار المفضل للتطبيقات الصعبة التي تتطلب الموثوقية والكفاءة. علاوة على ذلك، يساهم التصميم المتقدم والقدرة على توزيع القوى عبر أسنان متعددة في إطالة عمر نظام التروس وأدائه بشكل عام.

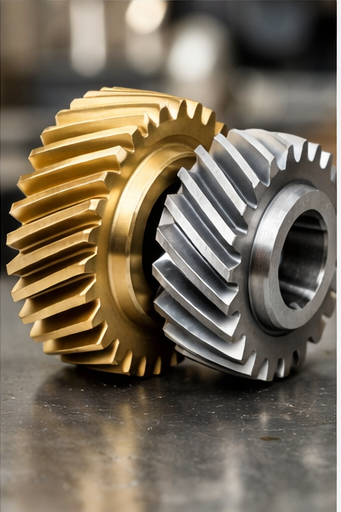

كيف تعمل التروس الحلزونية؟

تعمل التروس الحلزونية عن طريق نقل الحركة الدورانية بين عمودين. يتم ضبط أسنان الترس الحلزوني بزاوية مع محور الدوران، مما يجعلها تتشابك تدريجيًا أثناء دورانها. يساعد هذا الارتباط التدريجي على تقليل الضوضاء والاهتزاز، على عكس التروس المحفزة، حيث تتلامس الأسنان فجأة، مما يؤدي غالبًا إلى مزيد من الضوضاء والصدمات.

تسمح الأسنان المائلة للتروس الحلزونية أيضًا بحمل حمولة أكبر من التروس المحفزة. وبما أن القوة موزعة على عدد أكبر من الأسنان، فإن التروس الحلزونية تتعرض لتآكل أقل، مما يزيد من عمرها الافتراضي. ومع ذلك، أحد التحديات التي تواجه التروس الحلزونية هو الدفع المحوري الذي تولده بسبب الأسنان المائلة. يجب إدارة هذا الدفع باستخدام المحامل لضمان التشغيل السلس ومنع التآكل المفرط.

أنواع التروس الحلزونية

تأتي التروس الحلزونية في نوعين رئيسيين: التروس الحلزونية المفردة والمزدوجة.

● التروس الحلزونية المفردة: هذه التروس لها أسنان مقطوعة في اتجاه واحد على طول محيط الترس. على الرغم من سهولة تصنيعها، إلا أنها تولد دفعًا محوريًا أثناء التشغيل، الأمر الذي يتطلب محامل خاصة لامتصاص القوة والحفاظ على الأداء السلس.

● التروس الحلزونية المزدوجة (التروس المتعرجة): تحتوي هذه التروس على مجموعتين من الأسنان المقطوعة في اتجاهين متعاكسين. تعمل الأسنان المتقابلة على إلغاء الدفع المحوري، مما يجعل التروس الحلزونية المزدوجة مثالية لتطبيقات عزم الدوران العالي حيث يجب تقليل الدفع إلى الحد الأدنى. توفر هذه التروس سعة تحميل أكبر وتشغيلًا أكثر سلاسة، على الرغم من أنها أكثر تعقيدًا وتكلفة في الإنتاج.

تختلف التروس الحلزونية عن الأنواع الأخرى من التروس، مثل التروس المحفزة، والتروس المخروطية، والتروس الدودية. تحتوي التروس المحفزة على أسنان مستقيمة تتشابك بشكل مباشر، بينما تم تصميم التروس المخروطية لنقل الطاقة بين الأعمدة التي تتقاطع بزاوية 90 درجة. توفر التروس الدودية نسب تخفيض كبيرة، لكن كفاءتها بشكل عام أقل من التروس الحلزونية بسبب الاحتكاك الناتج عن الأسنان المنزلقة.

التطبيقات الأساسية للتروس الحلزونية

تطبيقات السيارات

أحد التطبيقات الأكثر شيوعًا للتروس الحلزونية هو في ناقل حركة السيارات. تُفضل التروس الحلزونية في علب تروس السيارة لأنها توفر نقلًا سلسًا وفعالًا للطاقة مع ضوضاء واهتزازات أقل. يؤدي الارتباط التدريجي للأسنان إلى تشغيل أكثر هدوءًا مقارنةً بالتروس المحفزة، مما يوفر تجربة قيادة أكثر راحة.

تُستخدم التروس الحلزونية أيضًا في التروس التفاضلية وأعمدة الإدارة، حيث تعد قدرتها على التعامل مع الدورات عالية السرعة والأحمال الثقيلة أمرًا بالغ الأهمية. ويساعد تشغيلها السلس على تقليل تآكل المكونات، مما يطيل عمر نظام نقل الحركة في السيارة.

الآلات الصناعية

تُستخدم التروس الحلزونية على نطاق واسع في الآلات الصناعية نظرًا لقدرتها على التعامل مع التطبيقات ذات عزم الدوران العالي. توجد عادة في المعدات الثقيلة مثل المصاعد والضواغط والناقلات والمضخات. في هذه التطبيقات، يجب أن تعمل التروس بسلاسة وهدوء، خاصة في البيئات التي يشكل فيها الضجيج والاهتزاز مصدرًا للقلق.

على سبيل المثال، في المصاعد، تساعد التروس الحلزونية على ضمان حركة سلسة وفعالة للمقصورة. وبالمثل، في الضواغط، يتم استخدام التروس الحلزونية لإدارة الضغط وتدفق الهواء، مما يتيح التشغيل الموثوق في صناعات مثل النفط والغاز والتصنيع وتوليد الطاقة.

التعامل مع المواد والروبوتات

تلعب التروس الحلزونية دورًا أساسيًا في أنظمة مناولة المواد والروبوتات، حيث تكون الدقة والموثوقية أمرًا بالغ الأهمية. في الأذرع الآلية وآلات CNC، توفر التروس الحلزونية عزم الدوران المطلوب والتحكم في السرعة من أجل حركات دقيقة. إن قدرة التروس الحلزونية على نقل الطاقة بسلاسة وهدوء تجعلها مثالية للاستخدام في هذه الأنظمة المتقدمة، حيث يكون الأداء والدقة أمرًا بالغ الأهمية.

في أنظمة معالجة المواد الآلية، تضمن التروس الحلزونية الحركة المتسقة للبضائع عبر خطوط الإنتاج. كما أنها تستخدم في سيور النقل التي تنقل الأحمال الثقيلة، مما يوفر عزم الدوران اللازم لنقل البضائع بكفاءة دون التآكل المفرط للمعدات.

لماذا تختار التروس الحلزونية؟

المزايا على Spur Gears

تتمتع التروس الحلزونية بالعديد من المزايا مقارنة بالتروس المحفزة. الفائدة الأساسية هي قدرتها على توفير عملية أكثر سلاسة وهدوءًا. تميل التروس المحفزة، التي تحتوي على أسنان مقطوعة بالتوازي مع محور الدوران، إلى إحداث المزيد من الضوضاء والاهتزازات لأن الأسنان تنخرط بشكل مفاجئ. في المقابل، تتشابك أسنان التروس الحلزونية ذات الزوايا تدريجيًا، مما يساعد على تقليل قوى التأثير والضوضاء الناتجة.

تتمتع التروس الحلزونية أيضًا بقدرة تحميل أعلى مقارنةً بالتروس المحفزة. نظرًا لتوزيع الحمل على عدد أكبر من الأسنان، فإن التروس الحلزونية تتعرض لتآكل أقل، مما يزيد من متانتها وعمرها الافتراضي. وهذا يجعلها خيارًا أفضل لتطبيقات عزم الدوران العالي.

قدرة تحميل عالية ومتانة

إحدى الفوائد الرئيسية للتروس الحلزونية هي قدرتها العالية على التحميل. تسمح الأسنان المائلة للتروس الحلزونية بمساحة اتصال أكبر بين التروس، مما يؤدي إلى توزيع الحمل بالتساوي. وهذا يقلل من الضغط على الأسنان الفردية، ويمنع التآكل المفرط ويزيد من متانة التروس بشكل عام.

تعتبر التروس الحلزونية مناسبة بشكل خاص للتطبيقات التي تتطلب أحمالًا ثقيلة وعزم دوران مرتفع. إن قدرتها على التعامل مع هذه المتطلبات تجعلها مثالية لصناعات مثل السيارات والتعدين والتصنيع، حيث تعد المكونات الموثوقة والمتينة ضرورية لعمليات سلسة.

مثالية للتطبيقات عالية السرعة

تعتبر التروس الحلزونية أيضًا مثالية للتطبيقات عالية السرعة. إن تشغيلها السلس وتقليل الاحتكاك والقدرة على التعامل مع السرعات العالية يجعلها الخيار المفضل في ناقلات الحركة للسيارات والآلات الصناعية والروبوتات. يؤدي التعشيق التدريجي للأسنان إلى تقليل خطر ارتفاع درجة الحرارة، والذي يمكن أن يحدث في أنواع التروس الأخرى، مثل التروس الدودية.

عملية تصنيع التروس الحلزونية

طرق الصب والتزوير

عادة ما يتم تصنيع التروس الحلزونية باستخدام تقنيات الصب والتزوير. يتضمن الصب صب المادة المنصهرة في قالب لتشكيل ترس فارغ، والذي يتم بعد ذلك تشكيله إلى الشكل المطلوب. هذه الطريقة مناسبة لإنتاج التروس الكبيرة المستخدمة في التطبيقات الثقيلة، مثل محطات توليد الطاقة ومصانع الصلب.

ومن ناحية أخرى، فإن الحدادة تنطوي على تشكيل المعدن باستخدام القوة. يتم تسخين المعدن ثم ضغطه أو طرقه بالشكل المطلوب. غالبًا ما يتم استخدام الطرق لإنتاج التروس التي تتطلب قوة ومتانة عالية، مثل تلك الموجودة في ناقل حركة السيارات وعلب التروس البحرية.

تقنيات قطع التروس المتقدمة

يتم استخدام تقنيات القطع الدقيقة مثل التوسيع والتشكيل والتطرق لإنشاء ملامح الأسنان المعقدة للتروس الحلزونية. تضمن هذه الطرق قطع الأسنان بدقة عالية، وهو أمر ضروري للتشغيل السلس. يتم استخدام Hobbing عادةً لقطع التروس الخارجية، في حين أن التشكيل والتثقيب أكثر ملاءمة لإنشاء تروس ذات أسنان داخلية.

Hobbing هي طريقة عالية الكفاءة تستخدم لإنتاج كميات متوسطة إلى كبيرة الحجم. يتم تدوير الترس الفارغ بينما تتحرك أداة القطع (الموقد) على طول الأسنان لتشكيل الترس. يتم استخدام التشكيل لإنتاج تصميمات تروس أكثر تعقيدًا، وغالبًا ما يتم استخدام التقطيع للتروس الصغيرة التي تتطلب دقة عالية.

عمليات ما بعد التصنيع

بعد قطع التروس، غالبًا ما تخضع لعمليات ما بعد التصنيع لتحسين تشطيب سطحها وتعزيز أدائها التشغيلي. تساعد تقنيات مثل الطحن والطحن والشحذ على تقليل خشونة السطح وتحسين هندسة الأسنان وزيادة الكفاءة الإجمالية للتروس.

بالنسبة للتطبيقات عالية الأداء، قد تخضع التروس أيضًا للمعالجة الحرارية لتحسين صلابتها ومقاومتها للتآكل. وهذا مهم بشكل خاص للتروس المستخدمة في البيئات عالية السرعة أو ذات الأحمال العالية، حيث تعد المتانة والكفاءة أمرًا بالغ الأهمية.

العوامل التي يجب مراعاتها عند اختيار الترس الحلزوني

مواد العتاد والقوة

يعد اختيار المادة المناسبة للتروس الحلزونية أمرًا ضروريًا لضمان قوتها ومتانتها. تُستخدم سبائك الفولاذ بشكل شائع في التطبيقات ذات الأحمال العالية بسبب قوتها وصلابتها ومقاومتها للتآكل. يمكن أيضًا استخدام مواد أخرى مثل الحديد الزهر والفولاذ المقاوم للصدأ، وفقًا للمتطلبات المحددة للتطبيق.

يؤثر اختيار المواد على قدرة الترس على تحمل عزم الدوران العالي ودرجات الحرارة القصوى والبيئات القاسية. على سبيل المثال، تحتاج التروس المستخدمة في تطبيقات السيارات أو الفضاء الجوي إلى مواد يمكنها تحمل ظروف الضغط العالي مع الحفاظ على الأداء.

زاوية الحلزون وأداء العتاد

تؤثر الزاوية الحلزونية للترس الحلزوني على أدائه بعدة طرق. يمكن للزاوية الحلزونية الأكبر أن تزيد من سرعة الترس ونعومته ولكنها تولد أيضًا المزيد من الدفع المحوري، الأمر الذي يتطلب دعمًا مناسبًا للمحمل. على العكس من ذلك، فإن الزاوية الحلزونية الأصغر تقلل من الدفع المحوري ولكنها قد تحد أيضًا من سرعة وكفاءة الترس.

عند اختيار ترس حلزوني، من المهم مراعاة ظروف التشغيل، مثل السرعة والحمل ومتطلبات الضوضاء، لتحديد زاوية الحلزون المثالية.

الكفاءة والتشحيم

يلعب التشحيم دورًا حاسمًا في الحفاظ على كفاءة التروس الحلزونية. يقلل التشحيم المناسب من الاحتكاك، مما يقلل من توليد الحرارة ويمنع التآكل المفرط للأسنان. تساعد مواد التشحيم عالية الجودة أيضًا على إطالة عمر الترس وضمان التشغيل السلس، خاصة في التطبيقات عالية السرعة أو ذات الأحمال العالية.

يعتمد اختيار مادة التشحيم المناسبة على عوامل مثل درجة حرارة التشغيل ووجود الملوثات ونوع مادة التروس. تضمن الصيانة والتشحيم المنتظمين عمل التروس بكفاءة واستمرارها لفترة أطول.

خاتمة

تعتبر التروس الحلزونية ضرورية في العديد من الصناعات لتشغيلها السلس وقدرة التحميل العالية. إنها مثالية للتطبيقات عالية السرعة وعزم الدوران العالي. تساعد هذه التروس على تقليل الضوضاء والتآكل، مما يجعلها مثالية للسيارات والآلات الصناعية. تقدم شركات مثل I.CH Motion تروسًا حلزونية متقدمة، مصممة لتوفير المتانة والكفاءة، وضمان الأداء الأمثل في الأنظمة المختلفة.

التعليمات

س: ما هو استخدام العتاد الحلزوني؟

ج: يتم استخدام تروس حلزونية لنقل الطاقة بين الأعمدة، مما يوفر التشغيل السلس والفعال في الأنظمة الميكانيكية المختلفة. إنها مثالية للتطبيقات عالية السرعة نظرًا لقدرتها على التعامل مع الأحمال العالية وتقليل الضوضاء.

س: كيف تعمل التروس الحلزونية؟

ج: تعمل التروس الحلزونية من خلال ربط الأسنان ذات الزوايا التي تتفاعل تدريجيًا، مما يوفر عملية أكثر سلاسة وهدوءًا مقارنة بالتروس المحفزة. يقوم هذا التصميم بتوزيع الحمل عبر أسنان متعددة، مما يعزز الكفاءة والمتانة.

س: لماذا تُفضل التروس الحلزونية في تطبيقات السيارات؟

ج: يتم تفضيل التروس الحلزونية في ناقل حركة السيارات بسبب تشغيلها الهادئ، وسعة التحميل العالية، والقدرة على التعامل مع الدورات عالية السرعة، مما يضمن الأداء السلس وعمر التروس الممتد.

س: ما هي مميزات التروس الحلزونية مقارنة بالتروس المحفزة؟

ج: توفر التروس الحلزونية العديد من المزايا مقارنة بالتروس المحفزة، بما في ذلك التشغيل الأكثر هدوءًا، وقدرة تحميل أعلى، ومشاركة أكثر سلاسة. تعمل الأسنان المائلة على تقليل التآكل وتحسين الكفاءة، خاصة في التطبيقات عالية السرعة.

س: كيف تؤثر الزاوية الحلزونية على أداء التروس الحلزونية؟

ج: تؤثر الزاوية الحلزونية على نقل عزم الدوران والسرعة والقوى المحورية. توفر الزاوية الأكبر حركة أكثر سلاسة وسرعة أعلى ولكنها تزيد من الدفع المحوري، مما يتطلب دعمًا مناسبًا للمحمل للحفاظ على الكفاءة.

س: هل التروس الحلزونية أكثر تكلفة من التروس المحفزة؟

ج: عادةً ما تكون التروس الحلزونية أكثر تكلفة من التروس المحفزة نظرًا لتصميمها المعقد وعملية التصنيع. ومع ذلك، فهي توفر أداءً أفضل، خاصة في التطبيقات عالية السرعة وعزم الدوران العالي.
