DG325
I.CH
32mm Brushless DC Gear Motor
وصف
محرك DC بدون فرش الذي تقوم شركة I.CH بتصنيعه هو محرك DC مصغر بقطر 32 مم، والذي يتكون من المحرك والسائق. للحصول على عزم دوران مرتفع عند السرعة المنخفضة لمحرك التروس DC بدون فرش، أضفنا علبة تروس كوكبية.
المواصفات الكهربائية
نموذج المحرك | D325-10W | D325-10W | D325-20W |
الجهد المقنن (VDC) | 24 | 24 | 24 |
السرعة المقدرة (RPM) | 4000 | 4000 | 4000 |
عزم الدوران المقنن (نانومتر) | 0.03 | 0.045 | 0.06 |
القوة المقدرة (ث) | 12.5 | 18.8 | 25 |
L1 طول (مم) | 56 | 66 | 76 |
مربع التروس المواصفات الكهربائية
سلسلة مخفض | 1 | 2 | 3 |
كفاءة الإرسال | 90 ٪ | 81 ٪ | 73 ٪ |
ماكس الحمل الشعاعي | 35N | 35N | 35N |
حمولة محورية ماكس | 20n | 20n | 20n |
عزم الدوران | 0.3nm | 1.2nm | 2.5nm |
نسبة الحد | 3.7،5.18،6.75 | 14،19،25،27،35،45 | 51،71،93،100،139،181،236،307 |
L2 طول (مم) | 25.6 | 34 | 42 |
*ملاحظة: يمكننا تصنيع المنتجات وفقًا لمتطلبات العميل.
وصف
محرك DC بدون فرش الذي تقوم شركة I.CH بتصنيعه هو محرك DC مصغر بقطر 32 مم، والذي يتكون من المحرك والسائق. للحصول على عزم دوران مرتفع عند السرعة المنخفضة لمحرك التروس DC بدون فرش، أضفنا علبة تروس كوكبية.
المواصفات الكهربائية
نموذج المحرك | D325-10W | D325-10W | D325-20W |
الجهد المقنن (VDC) | 24 | 24 | 24 |
السرعة المقدرة (RPM) | 4000 | 4000 | 4000 |
عزم الدوران المقنن (نانومتر) | 0.03 | 0.045 | 0.06 |
القوة المقدرة (ث) | 12.5 | 18.8 | 25 |
L1 طول (مم) | 56 | 66 | 76 |
مربع التروس المواصفات الكهربائية
سلسلة مخفض | 1 | 2 | 3 |
كفاءة الإرسال | 90 ٪ | 81 ٪ | 73 ٪ |
ماكس الحمل الشعاعي | 35N | 35N | 35N |
حمولة محورية ماكس | 20n | 20n | 20n |
عزم الدوران | 0.3nm | 1.2nm | 2.5nm |
نسبة الحد | 3.7،5.18،6.75 | 14،19،25،27،35،45 | 51،71،93،100،139،181،236،307 |
L2 طول (مم) | 25.6 | 34 | 42 |
*ملاحظة: يمكننا تصنيع المنتجات وفقًا لمتطلبات العميل.

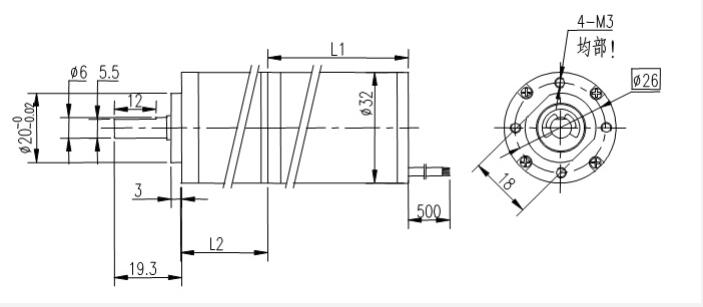

| الأبعاد الميكانيكية |
| مخطط الأسلاك |
| الأبعاد الميكانيكية |
| مخطط الأسلاك |
