P223C
I.CH

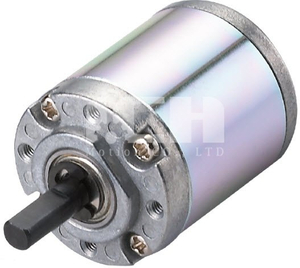

علبة التروس الكوكبية مقاس 22 مم - علبة تروس كوكبية صغيرة عالية الأداء. يوفر تصميمًا مدمجًا وتحكمًا دقيقًا في عزم الدوران وتشغيلًا موثوقًا للأجهزة المصغرة والروبوتات ومعدات إنترنت الأشياء. تم تصميمه لتحقيق الكفاءة، وهو مثالي للتطبيقات الصناعية والاستهلاكية ذات المساحة المحدودة.
علبة التروس الكوكبية مقاس 22 مم - علبة تروس كوكبية صغيرة عالية الأداء. يوفر تصميمًا مدمجًا وتحكمًا دقيقًا في عزم الدوران وتشغيلًا موثوقًا للأجهزة المصغرة والروبوتات ومعدات إنترنت الأشياء. تم تصميمه لتحقيق الكفاءة، وهو مثالي للتطبيقات الصناعية والاستهلاكية ذات المساحة المحدودة.
| مواصفات ترس العمود الحركي | ||||
| الوحدة النمطية | عدد الأسنان | زاوية الضغط | قطر الثقب | نسبة الحد . |
| 0.3 | 13 | 20 درجة | 1.98 | 1/4،1/16،1/19،1/72،1/84،1/104،1/231،1/270،1/316،1/370 ، |
| 1/455،1/1014،1/1249،1/1621،1/1996 | ||||
| 0.3 | 16 | 20 درجة | 1.98 | 1/14،1/53،1/198،1/742 |
| مواصفات ترس العمود الحركي | ||||
| الوحدة النمطية | عدد الأسنان | زاوية الضغط | قطر الثقب | نسبة الحد . |
| 0.3 | 13 | 20 درجة | 1.98 | 1/4،1/16،1/19،1/72،1/84،1/104،1/231،1/270،1/316،1/370 ، |
| 1/455،1/1014،1/1249،1/1621،1/1996 | ||||
| 0.3 | 16 | 20 درجة | 1.98 | 1/14،1/53،1/198،1/742 |
| مواصفات علبة التروس | |||||||||||||||||
| نسبة الحد | 1/4 | 1/14 | 1/16 | 1/19 | 1/53 | 1/62 | 1/72 | 1/84 | 1/104 | 1/198 | 1/231 | 1/270 | 1/316 | 1/370 | 1/455 | 1/742 | 1/1014 |
| عزم دوران التسامح المقنن (KG.CM كحد أقصى) | 0.8 | 1.3 | 1.3 | 1.3 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| أقصى لحظة عزم الدوران ( KG.CM ) | 2.4 | 3.9 | 3.9 | 3.9 | 5.1 | 5.1 | 5.1 | 5.1 | 5.1 | 6 | 6 | 6 | 6 | 6 | 6 | 7.5 | 7.5 |
| كفاءة | 80 ٪ | 70 ٪ | 70 ٪ | 70 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 40 ٪ | 40 ٪ |
| الطول （l） | 14.4 | 18.05 | 21.7 | 25.35 | 29 | ||||||||||||
| الوزن （g） | 27 | 31 | 35 | 60 | 65 | ||||||||||||
| مواصفات علبة التروس | |||||||||||||||||
| نسبة الحد | 1/4 | 1/14 | 1/16 | 1/19 | 1/53 | 1/62 | 1/72 | 1/84 | 1/104 | 1/198 | 1/231 | 1/270 | 1/316 | 1/370 | 1/455 | 1/742 | 1/1014 |
| عزم دوران التسامح المقنن (KG.CM كحد أقصى) | 0.8 | 1.3 | 1.3 | 1.3 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| أقصى لحظة عزم الدوران ( KG.CM ) | 2.4 | 3.9 | 3.9 | 3.9 | 5.1 | 5.1 | 5.1 | 5.1 | 5.1 | 6 | 6 | 6 | 6 | 6 | 6 | 7.5 | 7.5 |
| كفاءة | 80 ٪ | 70 ٪ | 70 ٪ | 70 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 40 ٪ | 40 ٪ |
| الطول （l） | 14.4 | 18.05 | 21.7 | 25.35 | 29 | ||||||||||||
| الوزن （g） | 27 | 31 | 35 | 60 | 65 | ||||||||||||

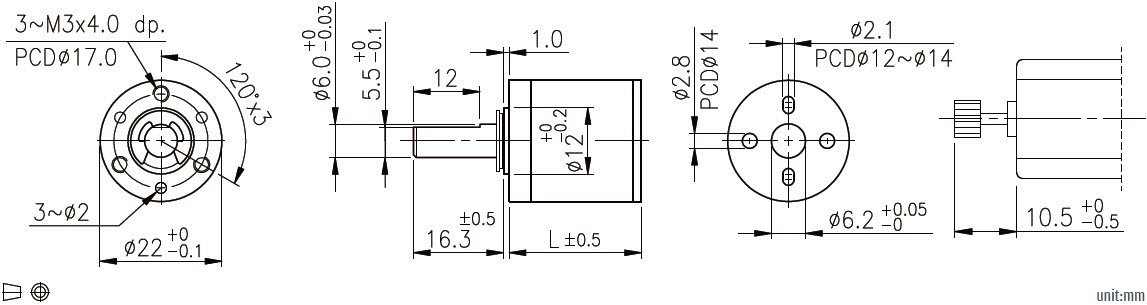

| الأبعاد الميكانيكية |
 |
| الأبعاد الميكانيكية |
|
ورقة البيانات الكاملة
ورقة البيانات الكاملة
