P323p

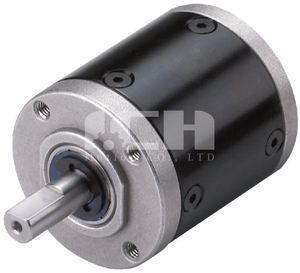

مثالي لمحركات التروس الصناعية وخطوط الإنتاج الآلية والروبوتات والآلات الدقيقة، يوفر صندوق التروس هذا مقاس 32 مم عزم دوران قوي وتشغيلًا فائق السلاسة. تم تصميمه ليناسب سيناريوهات الخدمة الشاقة، فهو يضمن أداء طويل الأمد حتى في ظل ظروف العمل القاسية. تتوفر حلول OEM/ODM المخصصة لتلبية احتياجاتك الخاصة. قم بترقية كفاءة المعدات الخاصة بك من خلال علبة التروس الكوكبية المتميزة ذات المرحلتين 20:1!
مثالي لمحركات التروس الصناعية وخطوط الإنتاج الآلية والروبوتات والآلات الدقيقة، يوفر صندوق التروس هذا مقاس 32 مم عزم دوران قوي وتشغيلًا فائق السلاسة. تم تصميمه ليناسب سيناريوهات الخدمة الشاقة، فهو يضمن أداء طويل الأمد حتى في ظل ظروف العمل القاسية. تتوفر حلول OEM/ODM المخصصة لتلبية احتياجاتك الخاصة. قم بترقية كفاءة المعدات الخاصة بك من خلال علبة التروس الكوكبية المتميزة ذات المرحلتين 20:1!
| مواصفات ترس العمود الحركي | ||||
| الوحدة النمطية | عدد الأسنان | زاوية الضغط | قطر الثقب | نسبة الحد . |
| 0.5 | 11 | 20 درجة | 2.28,2.48,2.98,3.16 | 1/5،1/19،1/27،1/71،1/100،1/139،1/264،1/516،1/721 |
| 0.5 | 17 | 20 درجة | 2.28,2.48,2.98,3.16 | 1/4،1/14،1/51،1/189 |
| مواصفات ترس العمود الحركي | ||||
| الوحدة النمطية | عدد الأسنان | زاوية الضغط | قطر الثقب | نسبة الحد . |
| 0.5 | 11 | 20 درجة | 2.28,2.48,2.98,3.16 | 1/5،1/19،1/27،1/71،1/100،1/139،1/264،1/516،1/721 |
| 0.5 | 17 | 20 درجة | 2.28,2.48,2.98,3.16 | 1/4،1/14،1/51،1/189 |
| مواصفات علبة التروس | |||||||||||||
| نسبة الحد | 1/4 | 1/5 | 1/14 | 1/19 | 1/27 | 1/51 | 1/71 | 1/100 | 1/139 | 1/189 | 1/264 | 1/516 | 1/721 |
| عزم دوران التسامح المقنن (KG.CM ) | 2 | 2 | 4 | 4 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 12 |
| أقصى لحظة عزم الدوران ( KG.CM ) | 6 | 6 | 12 | 12 | 18 | 24 | 24 | 30 | 30 | 36 | 36 | 36 | 36 |
| كفاءة | 80 ٪ | 80 ٪ | 70 ٪ | 70 ٪ | 70 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ |
| الطول (L-MM) | 22.1 | 22.6 | 28.5 | 28.5 | 28.5 | 34.9 | 34.9 | 34.9 | 34.9 | 41.3 | 41.3 | 41.3 | 41.3 |
| الوزن (g) | 109 | 109 | 143 | 143 | 143 | 177 | 177 | 177 | 177 | 211 | 211 | 211 | 211 |
| مواصفات علبة التروس | |||||||||||||
| نسبة الحد | 1/4 | 1/5 | 1/14 | 1/19 | 1/27 | 1/51 | 1/71 | 1/100 | 1/139 | 1/189 | 1/264 | 1/516 | 1/721 |
| عزم دوران التسامح المقنن (KG.CM ) | 2 | 2 | 4 | 4 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 12 | 12 |
| أقصى لحظة عزم الدوران ( KG.CM ) | 6 | 6 | 12 | 12 | 18 | 24 | 24 | 30 | 30 | 36 | 36 | 36 | 36 |
| كفاءة | 80 ٪ | 80 ٪ | 70 ٪ | 70 ٪ | 70 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ |
| الطول (L-MM) | 22.1 | 22.6 | 28.5 | 28.5 | 28.5 | 34.9 | 34.9 | 34.9 | 34.9 | 41.3 | 41.3 | 41.3 | 41.3 |
| الوزن (g) | 109 | 109 | 143 | 143 | 143 | 177 | 177 | 177 | 177 | 211 | 211 | 211 | 211 |

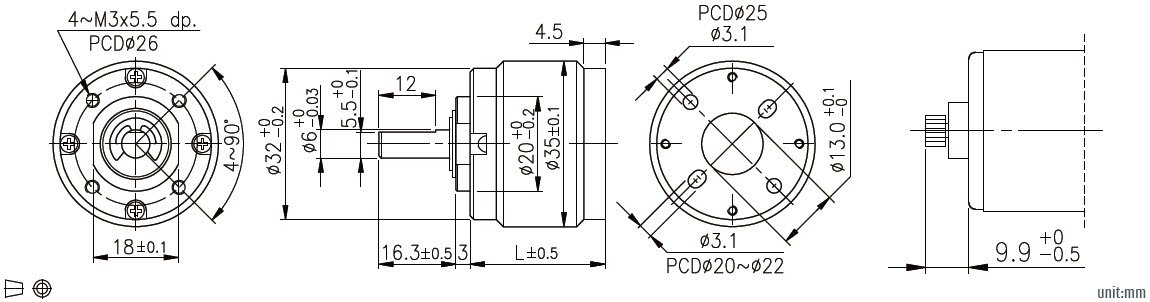

| الأبعاد الميكانيكية |
![]() |
| الأبعاد الميكانيكية |
![]() |
