ص361
I.CH
يوفر صندوق التروس الكوكبي المخصص مقاس 36 مم عزم دوران عاليًا وناقل حركة سلسًا ومتانة. تم تصميم هذا الحل المخصص المصمم بدقة للأتمتة الصناعية والروبوتات والتطبيقات ذات المساحة المحدودة، مما يوفر أداءً موثوقًا. الأمثل لمتطلبات OEM/ODM الخاصة بك.
| وصف علبة التروس | |||||||
| المواد السكنية | تحمل في الإخراج | الحمل الشعاعي (10 مم من الحافة) | رمح الحمل المحوري | رمح الصحافة FIT FORCE ، ماكس. | اللعب الشعاعي للعمود | لعب لعب العمود | رد فعل عنيف عند عدم الحمل |
| مسحوق المعدن | محامل الأكمام | ≤5kgf | ≤3kgf | ≤15kgf | ≤0.08mm | ≤0.3mm | ≤3 ° |
| مسحوق المعدن | محامل الكرة | ≤8kgf | ≤3kgf | ≤15kgf | ≤0.05mm | ≤0.3mm | ≤3 ° |
يوفر صندوق التروس الكوكبي المخصص مقاس 36 مم عزم دوران عاليًا وناقل حركة سلسًا ومتانة. تم تصميم هذا الحل المخصص المصمم بدقة للأتمتة الصناعية والروبوتات والتطبيقات ذات المساحة المحدودة، مما يوفر أداءً موثوقًا. الأمثل لمتطلبات OEM/ODM الخاصة بك.
| وصف علبة التروس | |||||||
| المواد السكنية | تحمل في الإخراج | الحمل الشعاعي (10 مم من الحافة) | رمح الحمل المحوري | رمح الصحافة FIT FORCE ، ماكس. | اللعب الشعاعي للعمود | لعب لعب العمود | رد فعل عنيف عند عدم الحمل |
| مسحوق المعدن | محامل الأكمام | ≤5kgf | ≤3kgf | ≤15kgf | ≤0.08mm | ≤0.3mm | ≤3 ° |
| مسحوق المعدن | محامل الكرة | ≤8kgf | ≤3kgf | ≤15kgf | ≤0.05mm | ≤0.3mm | ≤3 ° |
| مواصفات ترس العمود الحركي | ||||
| الوحدة النمطية | عدد الأسنان | زاوية الضغط | قطر الثقب | نسبة الحد . |
| 0.6 | 11 | 20 درجة | 3.16 | 1/5،1/19،1/27،1/71،1/100،1/139،1/264،1/516،1/721 |
| 0.6 | 17 | 20 درجة | 3.16 | 1/4،1/14،1/51،1/189 |
| مواصفات ترس العمود الحركي | ||||
| الوحدة النمطية | عدد الأسنان | زاوية الضغط | قطر الثقب | نسبة الحد . |
| 0.6 | 11 | 20 درجة | 3.16 | 1/5،1/19،1/27،1/71،1/100،1/139،1/264،1/516،1/721 |
| 0.6 | 17 | 20 درجة | 3.16 | 1/4،1/14،1/51،1/189 |
| مواصفات علبة التروس | |||||||||||||
| نسبة الحد | 1/4 | 1/5 | 1/14 | 1/19 | 1/27 | 1/51 | 1/71 | 1/100 | 1/139 | 1/189 | 1/264 | 1/516 | 1/721 |
| عزم دوران التسامح المقنن (KG.CM كحد أقصى) | 3 | 3 | 8 | 8 | 10 | 18 | 18 | 20 | 20 | 25 | 25 | 30 | 30 |
| أقصى لحظة عزم الدوران ( KG.CM ) | 9 | 9 | 24 | 24 | 30 | 54 | 54 | 60 | 60 | 75 | 75 | 90 | 90 |
| كفاءة | 80 ٪ | 80 ٪ | 70 ٪ | 70 ٪ | 70 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ |
| الطول (L-MM) | 33.1 | 33.1 | 41.8 | 41.8 | 4.18 | 50.5 | 50.5 | 50.5 | 50.5 | 59.2 | 59.2 | 59.2 | 59.2 |
| الوزن (g) | 132 | 132 | 172 | 172 | 172 | 212 | 212 | 212 | 212 | 253 | 253 | 253 | 253 |
| مواصفات علبة التروس | |||||||||||||
| نسبة الحد | 1/4 | 1/5 | 1/14 | 1/19 | 1/27 | 1/51 | 1/71 | 1/100 | 1/139 | 1/189 | 1/264 | 1/516 | 1/721 |
| عزم دوران التسامح المقنن (KG.CM كحد أقصى) | 3 | 3 | 8 | 8 | 10 | 18 | 18 | 20 | 20 | 25 | 25 | 30 | 30 |
| أقصى لحظة عزم الدوران ( KG.CM ) | 9 | 9 | 24 | 24 | 30 | 54 | 54 | 60 | 60 | 75 | 75 | 90 | 90 |
| كفاءة | 80 ٪ | 80 ٪ | 70 ٪ | 70 ٪ | 70 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 60 ٪ | 50 ٪ | 50 ٪ | 50 ٪ | 50 ٪ |
| الطول (L-MM) | 33.1 | 33.1 | 41.8 | 41.8 | 4.18 | 50.5 | 50.5 | 50.5 | 50.5 | 59.2 | 59.2 | 59.2 | 59.2 |
| الوزن (g) | 132 | 132 | 172 | 172 | 172 | 212 | 212 | 212 | 212 | 253 | 253 | 253 | 253 |

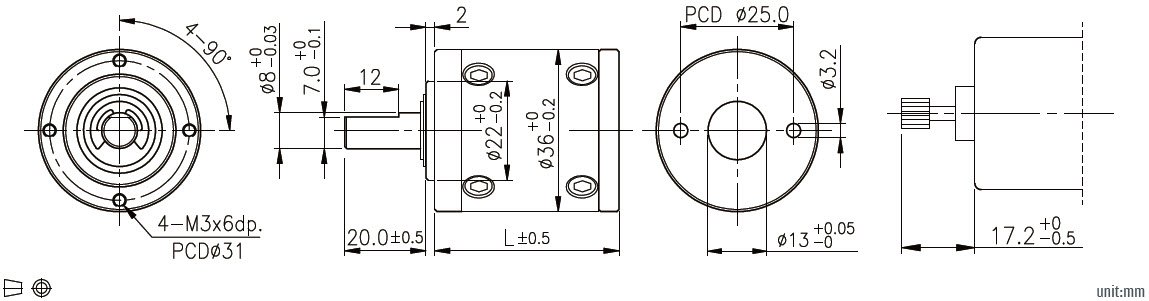

| الأبعاد الميكانيكية |
![]() |
| الأبعاد الميكانيكية |
![]() |
